MSI GeForce GTX 960 GAMING 2G Voltage Mod Guide

Reading time:
May 5, 2015
GTX960 Nv Ocer

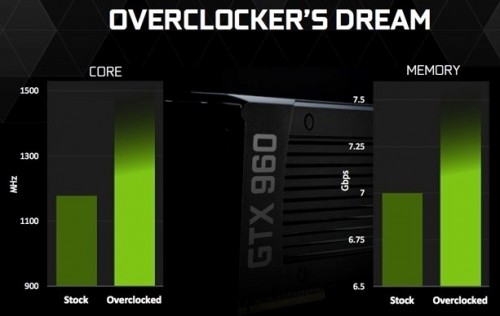

Seperti yang sudah pernah kami uji di beberapa artikel sebelumnya, kartu grafis NVIDIA Geforce GTX 960 sudah terbukti memiliki kemampuan overclock tinggi. Dengan bantuan sedikit tegangan ekstra, kemampuan tersebut bisa ditingkatkan lebih jauh lagi. Berikut ini sebuah panduan singkat untuk memberi voltase ekstra pada MSI GTX 960 Gaming 2G.



Persiapan

Modifikasi voltase merupakan tindakan overclocking tingkat lanjut. Jika anda ingin melakukan hal ini, pastikan anda sudah terlebih dahulu mengenal dasar-dasar overclocking, dan terlebih lagi sudah mengenal benar karakteristik hardware yang ingin anda modifikasi. Anda bisa membaca dasar-dasar overclocking Geforce GTX 960 pada artikel di URL ini.



Disclaimer :

1)Tingkat overclocking yang didapat pada setiap pengujian kami bisa jadi berbeda dengan apa yang Anda dapatkan, bergantung pada kualitas CPU, Integrated Memory Controller(IMC), RAM, VGA, dan lain sebagainya.

2) Overclocking yang tidak dilakukan dengan benar dapat memberikan efek negatif bagi sistem Anda (mulai dari ketidakstabilan, hingga kerusakan permanen hardware). Jangan meng-overclock kalau anda tidak benar-benar yakin dengan apa yang anda lakukan. Lakukan OC dengan resiko ditanggung sendiri, DO IT AT YOUR OWN RISK!

PEMBERIAN VOLTASE EKSTRA LEWAT MODIFIKASI INI SANGAT BERBAHAYA, DAN PASTI AKAN MENGHILANGKAN GARANSI. JANGAN LAKUKAN KECUALI ANDA TAHU BENAR RESIKONYA!



Perlengkapan yang Dibutuhkan

kardus

Untuk melakukan modifikasi MSI GTX 960 , kita akan membutuhkan:

  • Soldering Iron(25-40W)
  • Variable Resistor / Trimpot 50 Ohm & 5 KOhm
  • Multimeter



Pengukuran Voltase

DSC04326sss

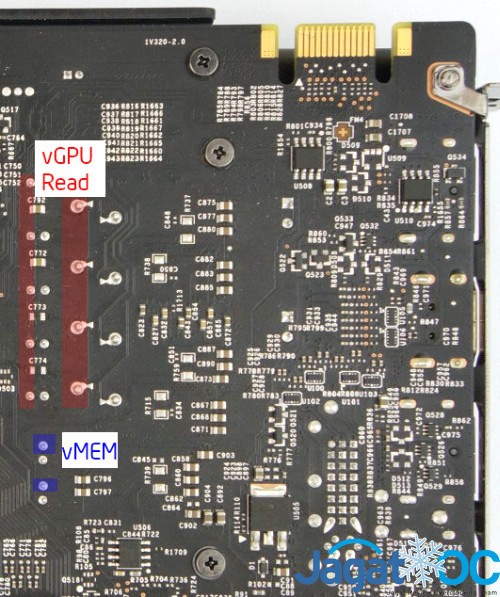

Sebelum melakukan modifikasi voltase GPU, ada baiknya kita mengetahui poin untuk melakukan pengukuran voltase. Poin-poin untuk melakukan pengukuran bisa Anda lihat di atas, bagian merah untuk tegangan GPU(vGPU), bagian biru untuk tegangan memori(vMEM).

Pada artikel ini, kita hanya akan melakukan pengubahan pada voltase GPU.



DSC04338ss

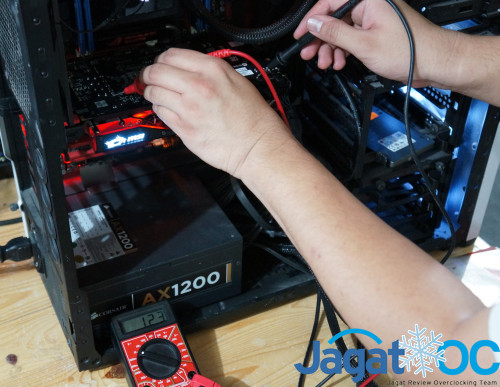

Mengukur Voltase GPU melalui Digital Multimeter

Pada keadaan normal, GTX 960 Gaming memiliki voltase GPU sebesar 0.87V saat Idle, dan 1.23-1.27 V saat load.

VGPU ini bisa sedikit ditingkatkan ke 1.32V menggunakan utility MSI Afterburner. Anda hanya perlu menaikkan nilai Core Voltage ke +50 pada bagian kontrol voltase untuk mendapat nilai 1.32V ini.

960Gaming_VOlts
GTX 960, 1550Mhz pada 1.32V *klik untuk memperbesar*

Umumnya, dengan voltase GPU sekitar 1.3V hingga 1.35V, kebanyakan GPU GTX 960 sudah bisa berjalan pada clock 1500Mhz atau lebih.



Modifikasi

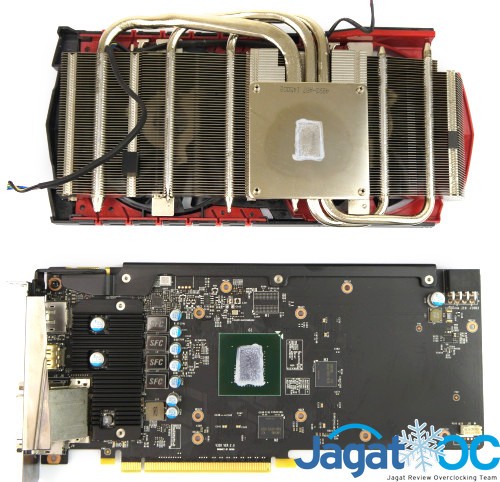

Untuk melakukan modifikasi ini kita harus membuka bagian heatsink dari MSI GTX 960 Gaming:

DSC04324s



Berikutnya, kita akan menambahkan dua buah variable resistor(VR) di dekat rangkaian kontroller voltase GPU. Anda bisa melihat modifikasi yang dilakukan di bawah ini:

*klik untuk memperbesar*
*klik untuk memperbesar*
GTX960_Gaming_01





Hasil

GTX960 Gaming 06b

Dengan modifikasi ini, voltase GPU bisa ditingkatkan lebih tinggi dari standarnya (1.32V).

Untuk penggunaan dengan aircooling, kami tidak melihat adanya scaling yang tinggi dengan ekstra voltase, karena dengan voltase 1.4V pun kami hanya mendapat sekitar 1562 – 1600Mhz pada GPU(Max. boost clock). Tentunya pencapaian clock ini sendiri akan sangat bergantung pada kemampuan GPU Anda.

GTX960_1560Air





Pada skenario Extreme Overclocking yang pernah kami bahas disini, penambahan voltase dapat memberi efek yang lebih signifikan. Pada suhu -80C(minus 80 C) dan voltase 1.65V (Voltase tertinggi yang pernah kami aplikasikan ke Geforce GTX 960 dengan mod di atas), kami mendapat clock GPU hingga 1.84 Ghz.

GTX960 Gaming 09 GPU 1840



Penutup

gtx960



Dengan modifikasi untuk mendapat ekstra voltase, kemampuan overclocking GPU Geforce GTX 960 bisa ditingkatkan lebih jauh lagi. Sayangnya, peningkatan yang besar hanya terjadi pada skenario extreme overclocking dengan pendingin ekstrim(seperti LN2), sedangkan saat penggunaan aircooling, nilai 1.2 – 1.3V yang bisa diberikan oleh utility MSI Afterburner sudah lebih dari cukup untuk kebutuhan overclocking harian dengan GPU clock 1500 – 1550Mhz.



Baca Juga

Extreme Overclocking MSI GTX 960 Gaming 2G: 1.8Ghz GPU Clock!

Overclocking Guide GeForce GTX 960: Tenaga Gaming Ekstra Bagi Maxwell GM206
