Overclocking IGP Intel HD Graphics 4400 di Core i3-4130

Pengujian oleh Richard ‘slythz’ Sutanto, Penulisan oleh Alva ‘Lucky_n00b’ Jonathan

Langkah-langkah overclocking IGP Core i3-4130

IGP_HD4400_OC_Setting_01

Semua overclocking IGP Intel HD Graphics 4400 akan dilakukan dari BIOS, berikut adalah opsi yang perlu Anda temukan pada BIOS:

Cari: GT Ratio / Integrated Graphics Frequency

IGP_HD4400_OC_Setting_02

Umumnya, opsi untuk overclocking IGP pada platform Intel akan ditandai dengan menu bernama ‘GT Ratio’, Integrated Graphics Frequency, atau IGP Clock, dan lain sebagainya. Pada motherboard MSI yang kita gunakan, nama menunya adalah GT Ratio(dimana GT mengacu pada nama IGP Haswell GT2).

GT Ratio ini akan berupa sebuah multiplier yang dikalikan dengan BCLK (default 100Mhz). Rumus frekuensi IGP pada Haswell adalah IGP Clock = (BCLK / 2) * GT Ratio.

Core i3-4130 dengan HD Graphics 4400, GT Ratio defaultnya adalah 23, dengan BCLK 100Mhz, ini membuat clock maksimalnya menjadi 100Mhz/2 * 231150Mhz

Berikutnya, pada beberapa motherboard tertentu, akan ada opsi voltase untuk IGP, yang namanya GT Voltage, atau Vaxg. Mengingat motherboard MSI H81M-E33 yang kita gunakan sekarang adalah motherboard low-end, tidak ada opsi voltase tambahan apapun yang kita temukan disini, kecuali Voltase RAM(VDimm). Ini berarti kita akan melakukan overclocking IGP dengan tanpa penambahan voltase sama sekali.

OK, let’s overclock!

Setting OC 1: IGP Overclock

Overclocking IGP cukup mudah, Anda hanya perlu mengubah setting GT Ratio. Seperti yang bisa dilihat dari rumus di atas, peningkatan per 1 multiplier akan meningkatkan clock IGP 50Mhz.

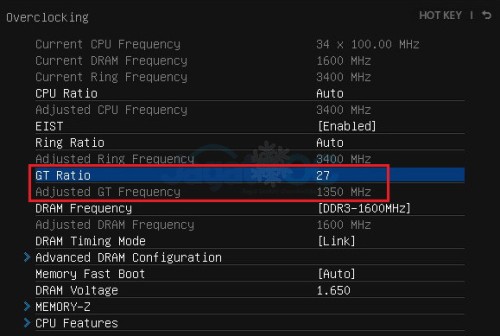

Ini adalah setting IGP yang kami pakai:

IGP_HD4400_OC_Setting_03

Mencoba setting 1400-1450Mhz membuat sistem kami mengalami crash, sehingga setting 1350Mhz, atau 200Mhz lebih kencang dari defaultnya merupakan setting kami yang paling optimal. Mungkin, dengan tambahan voltase pada IGP, clock yang lebih tinggi bisa dicapai. Hal itu tidak kami lakukan di sini karena motherboard yang ada tidak mendukung pengubahan voltase IGP.

Driver Crash saat frekuensi IGP terlalu tinggi

Driver Crash saat frekuensi IGP terlalu tinggi

Berikut ini screenshot dari tool GPU-Z saat membaca clock GPU 1350Mhz (pada pojok kanan atas)

HD4400_1350



Setting OC 2: Optimisasi RAM

Karena IGP menggunakan memori utama sebagai video RAM, tentunya performa IGP akan bergantung juga pada performa sistem RAM. Di sini, kami akan mencoba mengoptimalkan setting RAM untuk mendapat kinerja lebih tinggi

Limitasi Chipset Non-Z: DDR3-1600Mhz

IGP_HD4400_OC_Setting_04

DDR3-1600Mhz, limitasi platform chipset Intel Non-Z



Seperti yang mungkin sudah kita ketahui, chipset Intel Non-Z pada platform LGA1150 Haswell (H81,B85,H87,H97), tidak mendukung penggunaan memori lebih tinggi dari DDR3-1600Mhz. Nah, jika kita sudah menggunakan memori dengan kecepatan DDR3-1600Mhz (seperti Kingston ValueRAM yang kami pakai) apa yang bisa kita lakukan? Jawabnya: optimalkan timing !

Optimisasi Timing

RAM_CL11

Saat clock RAM sudah tidak bisa naik, menurunkan latency dari RAM adalah kunci mendapat performa optimal.

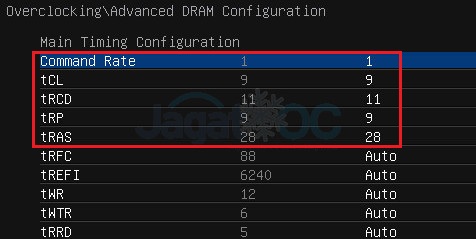

Di atas, Anda bisa melihat timing default dari memori DDR3-1600 yang kami gunakan, yakni 11-11-11-28 1T(CAS Latency-tRCD-tRP-tRAS, Command Rate). Kami akan berusaha menurunkan nilai timing ini ke angka lebih rendah. Di bawah ini adalah setting kami:

IGP_HD4400_OC_Setting_07

9-11-9-28 1T adalah setting yang paling maksimal, setting lebih rendah akan mengakibatkan sistem tidak stabil/crash.

RAM yang kami gunakan dirating pada timing 11-11-11-28. Berbeda dengan RAM high-end yang biasanya bisa beroperasi dengan timing lebih ketat dari ini, RAM kami agak sulit menggunakan latency rendah. Setting 8-8-8-24 atau 9-9-9-27 akan langsung membuat sistem gagal boot. Setelah dimati, crash terjadi lebih sering saat setting tRCD pada RAM kami di bawah angka 11. Sehingga kami menggunakan nilai tRCD 11 untuk menjaga kestabilan. Timing 9-11-9-28 adalah setting paling stabil yang kami dapat.

IGP_HD4400_OC_Setting_06

Nilai VDimm kami tingkatkan ke angka 1.7V untuk membantu kestabilan

RAM1600c9119

Konfigurasi RAM paling optimal di sistem kami, DDR3-1600 9-11-9-28 1T
