in: General - Motherboard | March 13, 2018 | by: Alva "Lucky_n00b" Jonathan

Hands-on Overclocking: Gigabyte X299 Designare EX + Core i9-7980XE

Closer Look / Teardown Part 2

Mari kita membongkar motherboard ini untuk melihat berbagai komponen yang terdapat padanya.

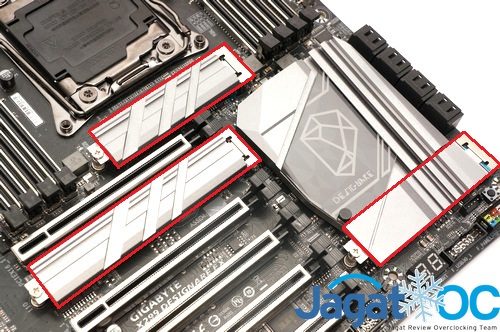

Kami mulai dengan melepas Thermal Guard pada M.2 Slot:

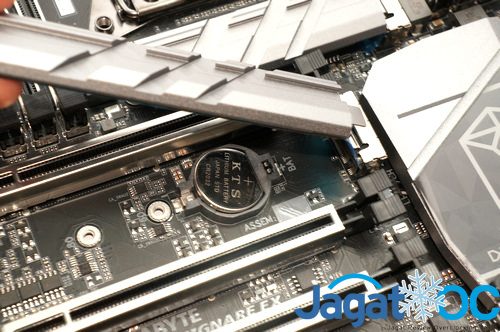

Baterai CMOS ada di bawah thermal guard

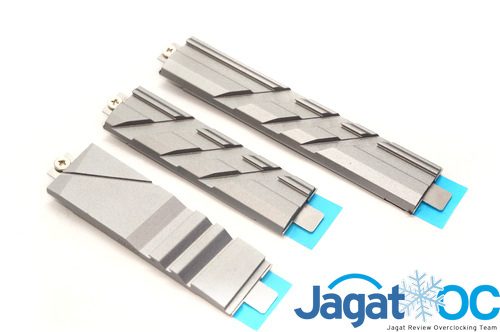

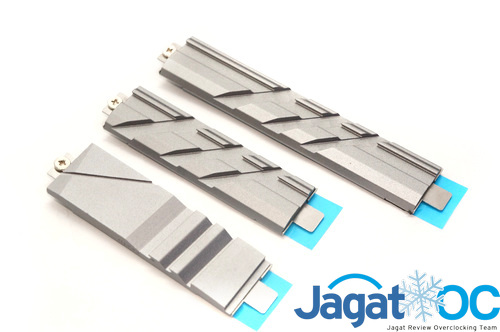

Tampilan dari M.2 Thermal Guard



Kemudian ini tampilan saat Base Plate dilepas:





8-Layer PCB

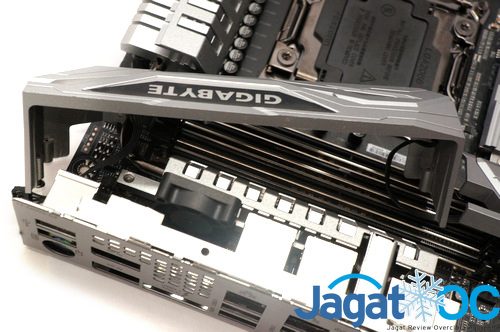

Berikutnya, melepas Armor dan I/O Shield Armor:

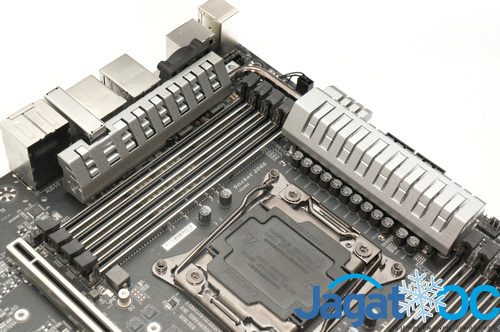

Dan tentu saja yang terakhir adalah melepas Cooler VRM(Voltage Regulator Module), dan Cooler PCH

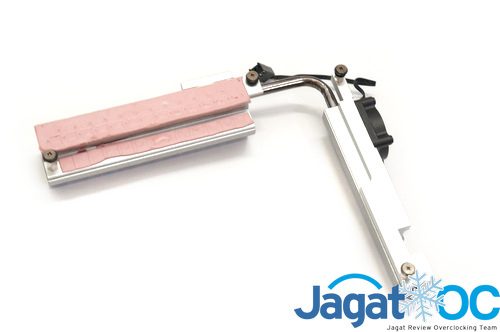

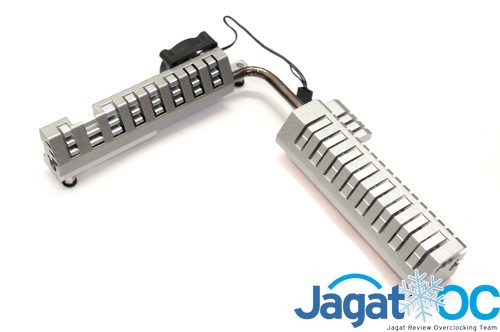

Cooler – VRM

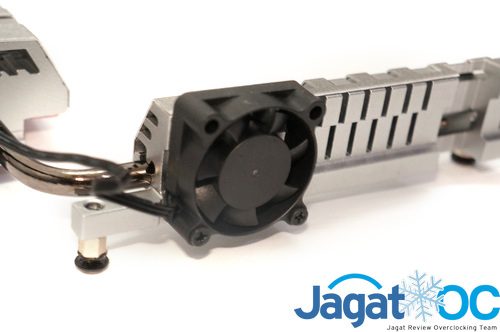

Motherboard high-end ini dilengkapi VRM cooling yang cukup besar, dan masih memiliki tambahan fan:

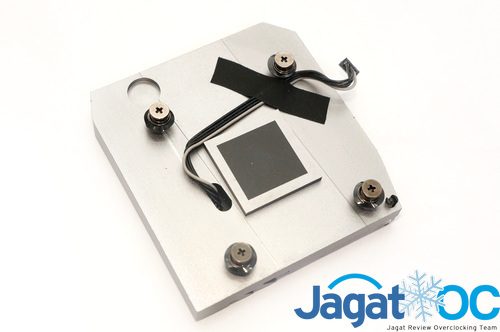

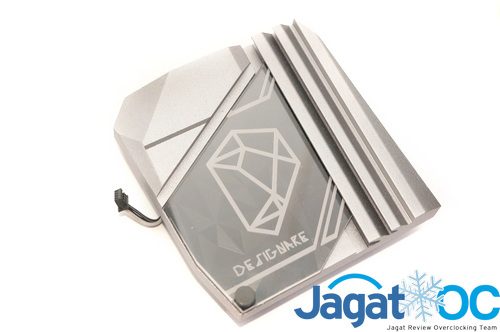

Cooler – PCH

Baik, mari lihat motherboard ini saat semua aksesorinya sudah dilepas!
