Overclocking Review Gigabyte Z390 AORUS MASTER : Watercooling + LN2 Cooling

Menyambut kedatangan prosesor Core i 9th Gen, Intel merilis sebuah chipset baru yakni Z390. Secara sepintas, chipset ini tidak terlalu banyak mengusung pengubahan dari Z370 yang ada sebelumnya, keduanya sama-sama merupakan chipset Z-series yang mendukung overclocking prosesor K-series, namun Z390 memiliki beberapa opsi ekspansi yang sedikit berbeda (seperti Integrated USB 3.1 Gen 2, dan Integrated Wireless AC/CNVi).

Sebagai tambahan, karena prosesor seri tertinggi pada 9th Gen yakni Core i9-9900K dilengkapi dengan 8-Core 16-thread, kebanyakan motherboard Z390 mendapatkan upgrade pada sirkuit regulator daya (VRM)-nya untuk menangani prosesor tersebut saat di-overclock.

Saat ini, berbagai vendor motherboard terkemuka sudah merancang banyak motherboard berbasis chipset Z390, tentu dengan tujuan untuk memberikan performa maksimal bagi prosesor Intel Core 9th Gen (walau Z390 bisa bekerja dengan semua coffee lake, baik 8th Gen maupun 9th Gen). Salah satu motherboard Z390 pertama yang masuk lab JagatOC adalah Gigabyte Z390 AORUS MASTER, dan motherboard tersebut yang akan kami bahas di artikel ini.

Update 3 November 2018: Ada penambahan hasil Overclocking Core i9-9900K dan juga LN2 Overclocking 9900K



Ruang Lingkup, Metode Pengujian

Pembahasan yang akan kami lakukan kali ini difokuskan untuk menguji beberapa fungsi overclocking/tuning di Z390 AORUS Master, dari skenario ambient cooling dengan watercooling, hingga extreme overclocking dengan Liquid Nitrogen. Benchmark yang kami lakukan untuk melakukan uji performa singkat adalah benchmark CPU sintetis seperti Cinebench R15 dan Geekbench 3.

Lengkapnya sebagai berikut:

  1. Spesifikasi dan Tampilan Fisik Motherboard
  2. Pembahasan spesifikasi komponen regulator daya(VRM)
  3. Pembahasan Opsi Overclocking di BIOS (+Video)
  4. Test overclocking 1: OC Core i5-8600K, OC RAM ke DDR4-4000
  5. Test Overclocking 2: OC Core i9-9900K, Watercooling
  6. Test Overclocking 3: Uji Suhu VRM (i5-8600K & i9-9900K) + RAM Overclocking 4-DIMM
  7. Test Overclocking 4: OC Core i9-9900K, LN2/Liquid Nitrogen Cooling



Spesifikasi Testbed

Spesifikasi hardware yang kami gunakan adalah:

  • Prosesor 1: Intel Core i5-8600K (Retail – delidded, Conductonaut Liquid Metal TIM)
  • Prosesor 2: Intel Core i9-9900K Engineering Sample
  • Motherboard: Z390 AORUS MASTER, BIOS F5
  • RAM DDR4 Kit 1: TeamGroup T-Force Xtreem DDR4-4500 2x8GB
  • RAM DDR4 Kit 2: G.Skill TridentZ DDR4-3600 4x8GB
  • VGA: Galax GTX 1060 HOF GOC Edition / Galax GT 710
  • SSD: HyperX Fury 240GB
  • PSU: Corsair AX1500i
  • CPU Cooler 1 (Core i5-8600K): Noctua NH-U12S + iPPC2000 fan
  • CPU Cooler 2 (Core i9-9900K): Deepcool Castle 280 RGB
  • OS: Windows 10 64-bit RS4 / 1803



Motherboard – Kemasan, Component Diagram & Tampilan Fisik

Box



Component Block Diagram

*klik untuk memperbesar

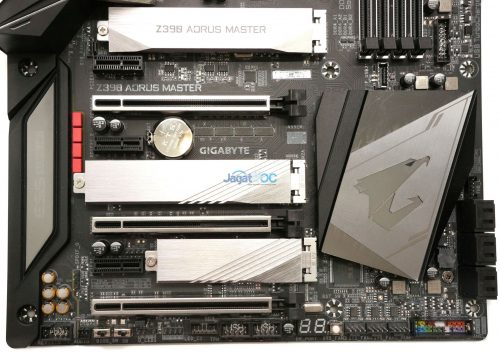

Tampilan Fisik

*klik untuk memperbesar

*klik untuk memperbesar



Motherboard Backplate



Backpanel I/O

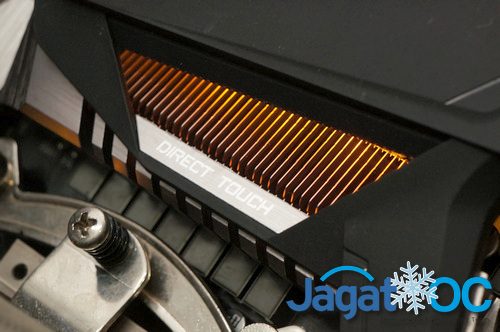

VRM Cooler dengan Heatpipe Direct Touch



2×8-Pin CPU 12V Input



DRAM Slot



Debug LED (+ Reset Button)

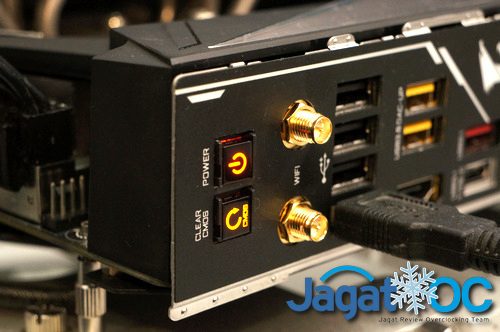

Power + ClearCMOS Button (di Backpanel IO)
