Hands-on Overclocking: ASRock Z390 Phantom Gaming 9 (+ Core i9-9900K)

Reading time:
December 1, 2018

ASRock Z390 Phantom Gaming 9: Gallery – Tampilan Fisik

The Board





Z390PhantomGaming9 HD DSC03354 HD
*klik untuk memperbesar



I/O Panel

Z390PhantomGaming9 DSC03356s

CPU Socket Area Z390PhantomGaming9 DSC03357s



8+4-pin CPU EPS 12V Z390PhantomGaming9 DSC03358s



Expansion Slot: PCIe + M.2 Z390PhantomGaming9 DSC03359s

PCIE

Expansion Slot: DIMMZ390PhantomGaming9 DSC03362s



Expansion Slot: SATA Z390PhantomGaming9 DSC03364s



ASRock ‘Hyper BCLK Engine II’

Z390PhantomGaming9 DSC03388s



Phantom Gaming Logo on PCH Heatsink Z390PhantomGaming9 DSC03365s



Debug LED + Power & Reset Button

Z390PhantomGaming9 DSC03361s



Voltage Regulator Module (VRM)

VRM Overview

Z390PhantomGaming9 HD DSC03366 HDV2
*klik untuk memperbesar



IR35201 VRM ControllerDatasheetZ390PhantomGaming9 DSC03367s

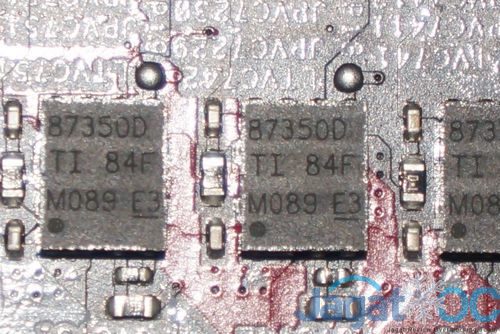

Texas Instrument TI87350D MOSFET (CPU VCore rail & IGP/GT rail) – DatasheetZ390PhantomGaming9 DSC03372s



ONSEMI FPDC5030SG Dual N-Channel MOSFET (CPU SA & IO Rail) – DatasheetZ390PhantomGaming9 DSC03385s



VRM CoolerZ390PhantomGaming9 DSC03390s



Keterangan:

Secara umum, motherboard ASRock Z390 Phantom Gaming 9 nampak ‘padat’ dengan beragam add-on (Phantom Gaming LAN 2.5G, Dual Intel Gbit LAN dan Dual-band WiFi AC misalnya), dan juga memberikan opsi slot ekspansi yang memadai. Tersedia 8 slot SATA3, 3x M.2 dan 5x PCIe Slot: 2 buah x1 Slot, dan 3 buah PCIe 3.0 ‘x16′ yang bisa beroperasi pada 1×16 / 2×8 / 1×8 + 2×4.
Backpanel IO pada board ini memiliki jumlah slot USB yang cukup melimpah: 4x USB 3.1 Gen1 (a.k.a USB 3.0), 3x USB 3.1 Gen2 Type-A, dan 1x USB 3.1 Gen2 Type-C (a.k.a USB-C)

Dari segi regulator daya, Z390 Phantom Gaming 9 datang dengan solusi yang nampak siap menghadapi overclocking, dengan memberikan ’12-phase Power’. Perlu diketahui, dari ’12-phase Power’ ini nampaknya hanya 10 yang mensuplai CPU VCore Rail, dan 2 sisanya mensuplai CPU GT(a.k.a IGP) rail. 10-Phase yang masuk ke CPU ini nampak mendapat 5-Channel PWM Signal dari kontroller IR35201 + IR3598 PWM Doubler. MOSFET yang digunakan untuk CPU Rail (Baik VCore dan GT) adalah TI CSD87350Q5D NexFET™ Power Block yang memiliki rating 40A per MOSFET. Desain seperti ini nampak cukup memadai untuk mensuplai daya ke prosesor 9900K yang di-overclock sekalipun.

Rail voltage untuk CPU IO dan SA masing-masing 1-phase, dengan MOSFET berbeda, ONSEMI FPDC5030SG.



Halaman berikut: BIOS
