Overclocking & Review : MSI MEG Z490I UNIFY Mini-ITX (feat. Intel Core i9-10900K)

Reading time:
June 15, 2020

MSI MEG Z490I UNIFY BIOS

Di sini, kami akan melihat menu BIOS dari MEG Z490I UNIFY, sekaligus melihat beberapa opsi tuning yang ada.

Menu Utama (‘Easy Mode’)

Z490I UNIFY BIOS 01

Easy mode yang menjadi menu utama memberikan informasi yang tergolong lengkap. Anda bisa menyalakan XMP Profile, maupun CPU GAME BOOST Feature di sini.



Advanced Settings (Tekan F7)

Z490I UNIFY BIOS 02 Z490I UNIFY BIOS 27



Board Explorer

Z490I UNIFY BIOS 26

Pada Board Explorer Anda bisa melihat berbagai informasi seputar periferal yang terpasang.



Hardware Monitor

Z490I UNIFY BIOS 24

Hardware Monitor memberikan opsi untuk monitoring berbagai variabel seperti suhu dan voltage, namun bagian yang paling penting di sini adalah adanya opsi pengaturan Fan.



Z490I UNIFY BIOS 25

Normalnya MOSFET Fan akan ‘mati’ saat sensor suhu MOSFET belum terdeteksi terlalu tinggi (di bawah 75C), namun Anda bisa saja memaksimalkan nilai ini, dimana nilai RPM maksimalnya adalah sekitar 12000 RPM (dan ini sudah relatif bising).





Overclocking Menu

Z490I UNIFY BIOS 03

Kebanyakan opsi dan pilihan overclocking yang ada di Z490I UNIFY masih memiliki kesamaan fungsi dengan yang ada di MSI MEG Z490 GODLIKE.



CPU Ratio Mode

Z490I UNIFY BIOS 05



Advanced CPU Configuration

Z490I UNIFY BIOS 06



DRAM Setting & XMP

Z490I UNIFY BIOS 07







Memory Preset & Memory Try It

Memory Preset umumnya digunakan bagi para competitive overclocker yang setting aggressive untuk menghasilkan skor tertinggi dengan mengabaikan stabilitas, sedangkan Memory Try It biasanya disiapkan untuk dijalankan harian dengan stabil.

Z490I UNIFY BIOS 08



Perlu diketahui, Memory Try It akan memiliki preset/option berbeda bergantung pada chip RAM yang terpasang, berasumsi RAM chip-nya terdeteksi dengan benar, seperti berikut ini:

MSI Z490I UNIFY MEMTRYIT
*klik untuk memperbesar

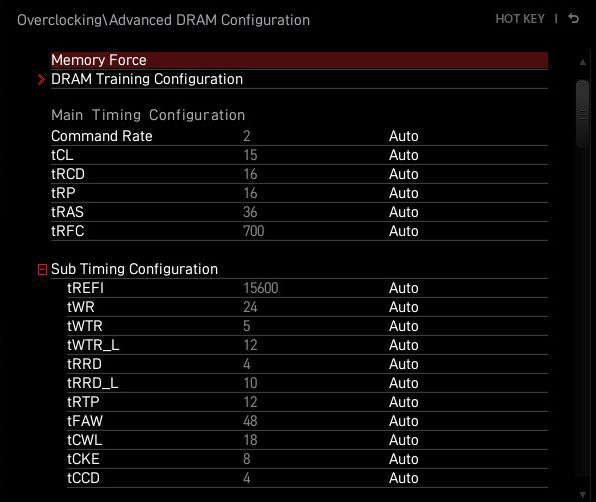

Advanced DRAM Configuration – Manual Memory Tuning

Dan berikut sejumlah opsi untuk fine-tuning RAM setting:

Z490I UNIFY BIOS 10 Z490I UNIFY BIOS 12 Z490I UNIFY BIOS 13 Z490I UNIFY BIOS 14 Z490I UNIFY BIOS 15 Z490I UNIFY BIOS 16 Z490I UNIFY BIOS 17

Z490I UNIFY BIOS 11

VRM Setting & Voltage Modes

Setting CPU VRM seperti loadline calibration dan juga switching frequency bisa di-tune pada menut berikut

Z490I UNIFY BIOS 18 Z490I UNIFY BIOS 19 Z490I UNIFY BIOS 20





Voltage Modes

Z490I UNIFY BIOS 21 Z490I UNIFY BIOS 22



Seperti yang biasanya tersedia pada platform Intel, berbagai voltage mode bisa dipilih, mulai dari Auto, Adaptive, Offset dan Override.

Untuk overclocking dengan mudah, umumnya mode Voltage Auto atau Override bisa digunakan harian, walaupun umumnya dengan mode ini, mode power-saving pada sistem akan hilang.



Catatan: Pada saat pengujian berlangsung, mode Adaptive nampak masih belum bisa diimplementasikan dengan benar.





Mode fine-tuning VF Curve berdasarkan CPU Ratio yang baru dihadirkan pada Comet Lake, bisa dipilih pada sebuah mode bernama ‘advanced offset’.

Advanced Offset Mode

Z490I UNIFY BIOS 23

Agak disayangkan pada bagian advanced offset ini, Z490I UNIFY tidak menampilkan berapa VID default yang terdeteksi dari prosesornya, sehingga pengguna tidak mengetahui dari nilai berapa mereka melakukan offset.



Berikutnya: Software Monitoring & HWINFO
