Gallery

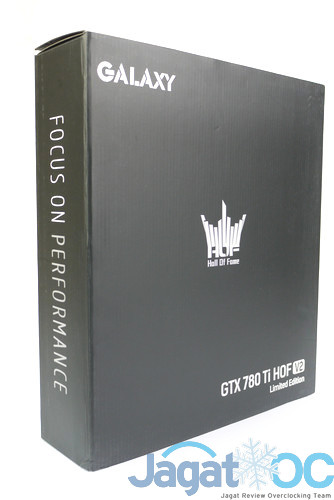

Berikut ini tampilan dari kemasan Galaxy GTX 780 Ti HOF V2:

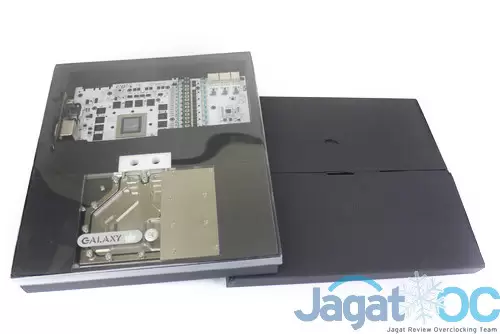

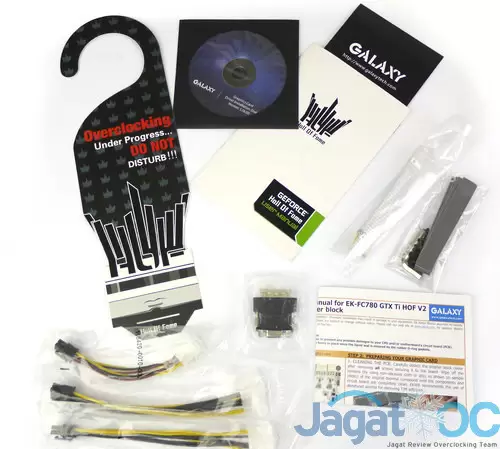

Galaxy mengemas kartu grafis mereka dalam sebuah box yang cukup mewah dan perlengkapan melimpah. Seperti yang kami sudah utarakan di atas, VGA ini dilengkapi dengan sebuah water block ‘EK-FC780 GT Ti HOF V2’ yang secara khusus dibuat untuk VGA Card tersebut. Semua manual dan perlengkapan ekstra untuk memasang water block-nya sudah tersedia di dalam kemasan.



The Card

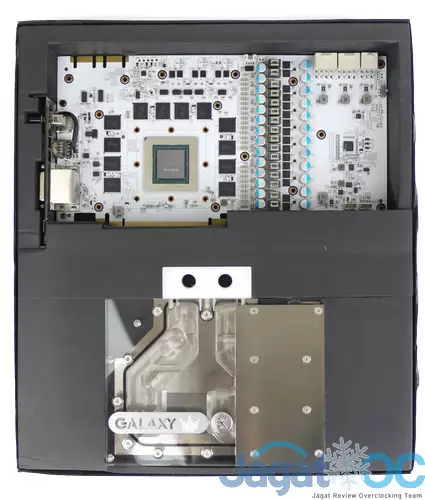

Dan beriktu ini anda bisa melihat kartu grafisnya dengan lebih jelas:



Water Block

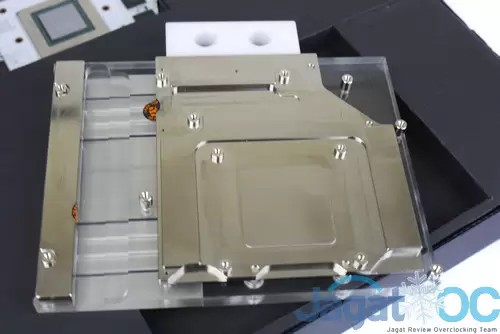

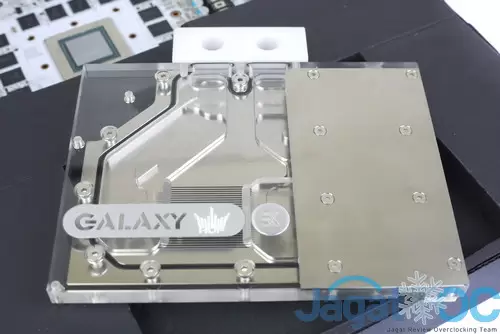

Water block dengan nickel plating ini dikategorikan sebagai ‘full-board’ waterblock, yang berarti selain mendinginkan chip GPU, ia juga mendinginkan bagian MOSFET pada VRM VGA. Semua mountingnya dibuat secara khusus untuk GTX 780 Ti HOF V2, sehingga anda mungkin tidak bisa menggunakan water block ini pada VGA lain.





VGA – Tanpa Cooler

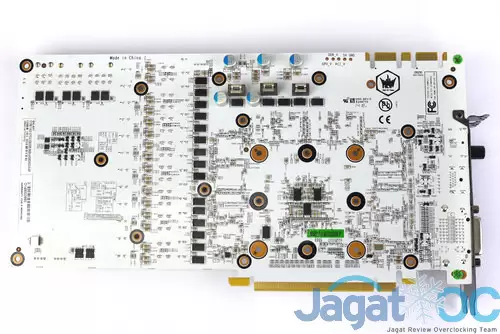

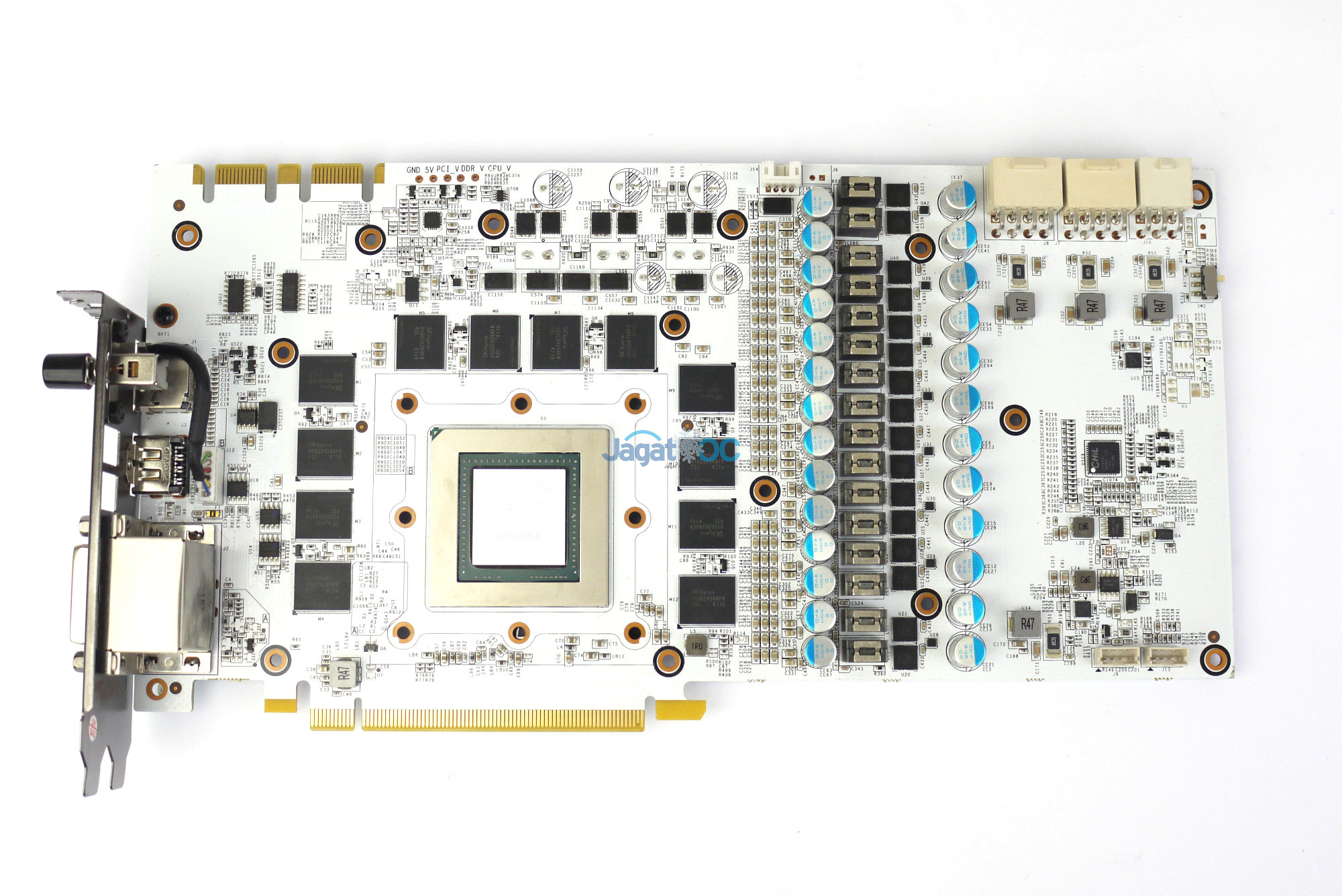

Di bawah ini anda bisa melihat tampilan vga tanpa cooler-nya:

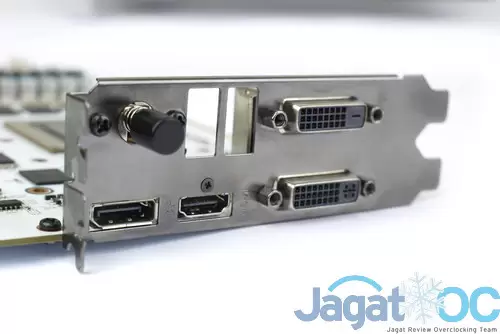

Yang pertama kali menarik perhatian kami adalah bentuk PCB-nya yang agak ‘tinggi’. Dari pelat IO Panel pada VGA, PCB VGA ini lebih tinggi sekitar 4-4.5 cm. Menurut beberapa rumor yang beredar di kalangan overclocker ekstrim, penggunaan PCB yang besar ini berguna untuk melakukan current transfer yang baik kepada chip GPU, terutama saat GPU membutuhkan daya yang sangat besar pada skenario extreme overclocking. Penggunaan PCB yang lebih besar penampangnya juga dipercaya dapat memberikan signal kepada GPU yang lebih ‘bersih’ dari noise dan crosstalk antar komponen pada VGA Card.

Terlihat juga bahwa VGA dengan PCB putih ini memiliki komponen regulator daya yang disiapkan untuk melakukan overclocking ekstrim: 16-phase untuk GPU, dan 3-phase untuk video memori. Mari kita lihat komponen-komponennya lebih dekat di halaman berikutnya!
