Closer Look

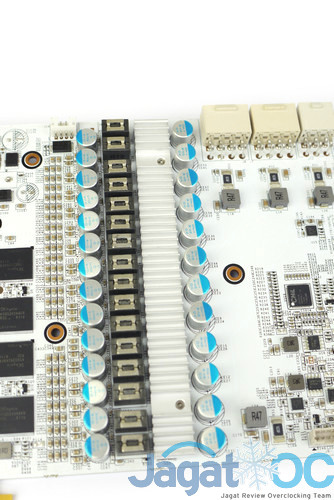

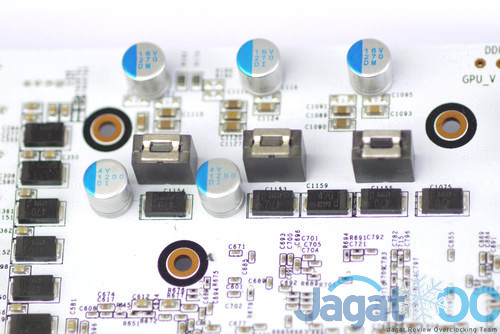

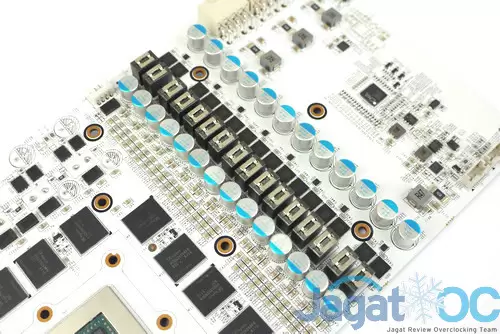

VRM (Voltage Regulator Module)

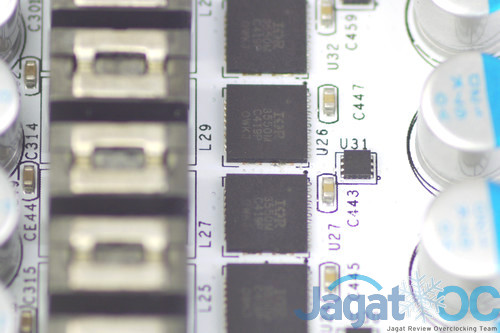

Komponen yang digunakan untuk regulator daya dari Galaxy GTX 780 Ti HOF V2 jelas disiapkan untuk mensuplai daya besar. Kita bisa melihat adanya 16-phase VRM yang menggunakan MOSFET IOR IR3550, sebuah Driver-integrated MOSFET yang sanggup memberikan suplai arus 60 Ampere per MOSFET. IR3550 sudah sering sekali ditemukan pada motherboard dan VGA kelas atas yang membutuhkan suplai daya besar. Tidak lupa juga, Galaxy menggunakan kontroler CHiL 8318 yang akan mengontrol sirkuit regulator daya ini.

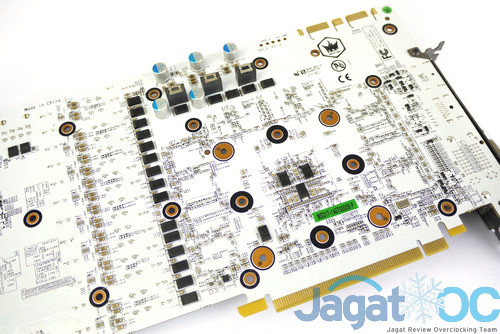

PCB Backside

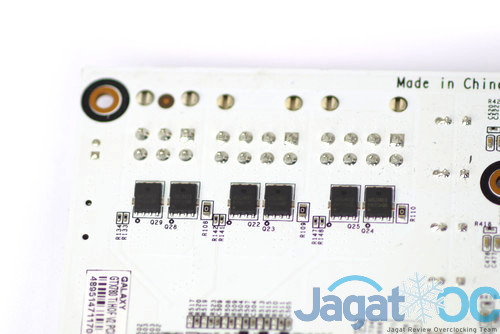

Ada beberapa komponen yang ‘dipindahkan’ ke bagian belakan PCB, supaya tidak mengganggu pemasangan cooler untuk VGA Galaxy GTX 780 Ti HOF V2.

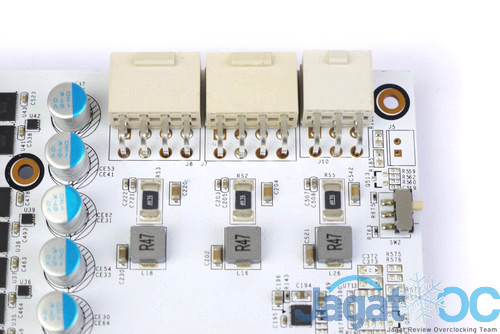

Input Power: 8+8+6 Pin

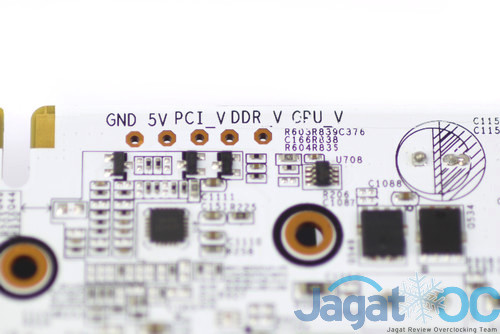

Voltage Control Point

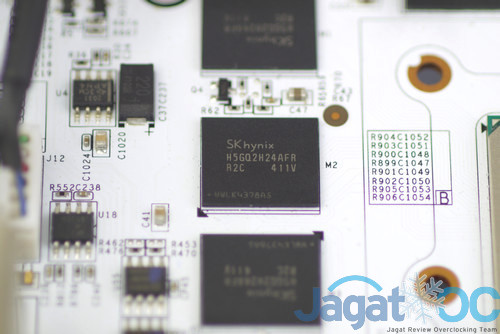

Video RAM – Hynix 7 Gbps

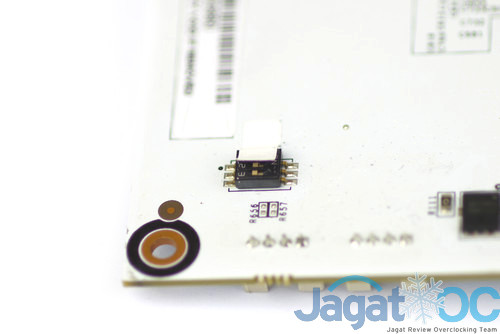

Power Limit / OCP Switch

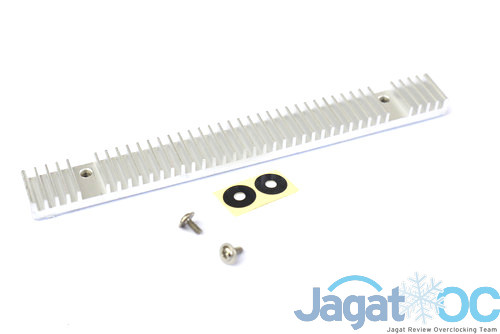

Pendingin MOSFET

Bagi anda yang tidak menggunakan water block bawaan, Galaxy menyertakan sebuah MOSFET cooler terpisah.



Tool Kontrol Voltage – HOF NVVDD

Galaxy memberi sebuah tool sederhana untuk mengontrol voltase dari VGAnya, yang dinamakan HOF_NVVDD. Tool ini dapat mengatur voltase vGPU dan juga video Memory. Untuk pengaturan clock GPU/Memory, anda bisa menggunakan tool 3rd party lain seperti MSI Afterburner atau Nvidia Inspector.



Semua komponen, add-on, dan tool yang disematkan pada Galaxy GTX 780 Ti HOF V2 sudah menyiratkan bahwa VGA tersebut memiliki potensi tuning yang luar biasa. Mari simak pengujian overclocking pada halaman berikutnya:
