Extreme Overclocking Galax GTX 980 Hall-of-Fame (HOF)

Reading time:
December 31, 2014

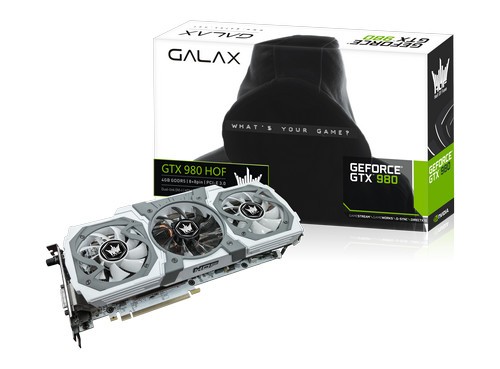

HOF_Box

Tahun 2014 sebentar lagi usai, dan kami ingin menutup tahun ini dengan sebuah hands-on review dari Galax GTX 980 Hall-of-Fame! Sample kartu grafis ini kami terima awal Desember 2014 lalu, sebelum ajang GALAX OC Carnival 2014 (GOC 2014), yang digunakan Galax untuk meluncurkan VGA ini secara resmi. Baik, mari lihat kartu grafis ini lebih dekat!

Galax GTX 980 HOF: GTX 980 Terkencang

Galax

Jika anda pernah menyimak hands-on review dari Galaxy GTX 780 Ti HOF kami yang terdahulu, tentunya anda akan segera menyadari bahwa seri Hall-of-Fame (HOF) yang dibuat Galax (dulu bernama Galaxy), merupakan seri tertinggi dari semua kartu grafis mereka, mirip dengan MSI seri Lightning, ataupun ASUS seri Matrix. Berikut ini anda bisa simak spesifikasi clock dari Galax GTX 980 HOF:

HOF_GPUSpec

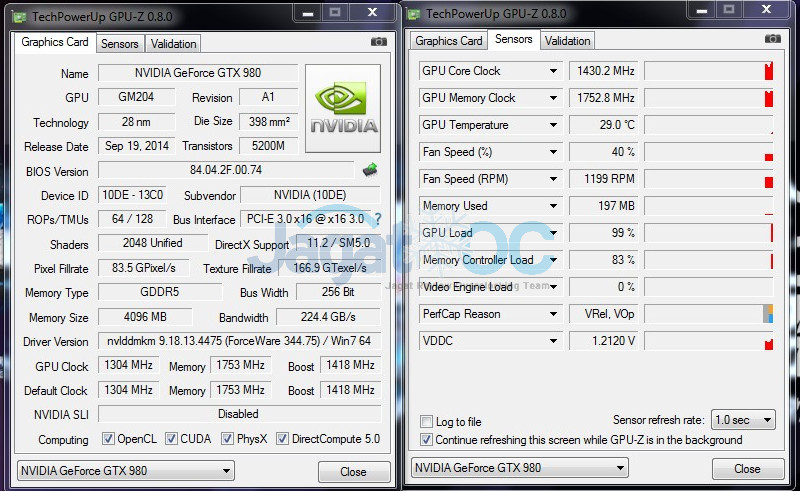

Ya, anda tidak salah baca. GPU-Z menunjukkan bahwa Galax GTX 980 HOF memiliki maximum boost clock lebih dari 1400Mhz, tepatnya 1430Mhz (catatan: website Galax menyatakan 1418Mhz, namun kami mendapat bacaan 1430Mhz). Kecepatan ini tentunya termasuk tinggi untuk kecepatan bawaan sebuah kartu grafis kelas GTX 980 (sebagai perbandingan, MSI GTX 980 Gaming memiliki max boost clock sekitar 1320Mhz-an). Bertemu dengan kartu grafis yang kencang, tentunya kami semakin penasaran dengan bagaimana Galax mendesain GTX 980 HOF-nya, dan pastinya kemampuan overclock dari kartu grafis ini!



Ruang Lingkup Pengujian

Saat pengujian awal berlangsung, kami dari JagatOC Team tengah mempersiapkan lomba Galax GOC 2014, sehingga pengujian yang akan kami tampilkan dari artikel ini hanya difokuskan pada kemampuan overclocking Galax GTX 980 HOF(pada skenario aircooling, dan juga extreme cooling dengan LN2), serta juga membahas singkat spesifikasi dan komponen-komponennya.



Gallery

DSC00152

Seperti yang kami bahas di atas, VGA Galax GTX 980 HOF yang kami uji merupakan sebuah early sample untuk testing, sehingga kartu grafis yang datang pada kami tidak disertai pendingin bawaan (karena hendak diuji menggunakan watercooling yang bagus, maupun extreme cooling). Berikut ini anda bisa saksikan desain PCB dan juga komponen yang digunakan oleh Galax GTX 980:

DSC00155HD

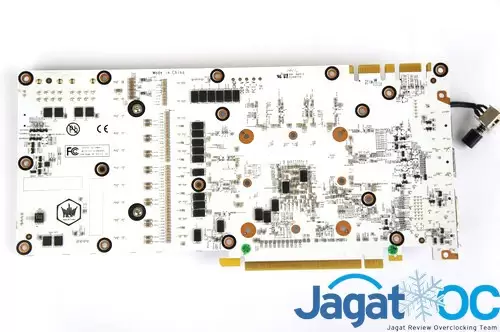

Galax GTX 980 PCB – klik untuk memperbesar
DSC00156
DSC00157

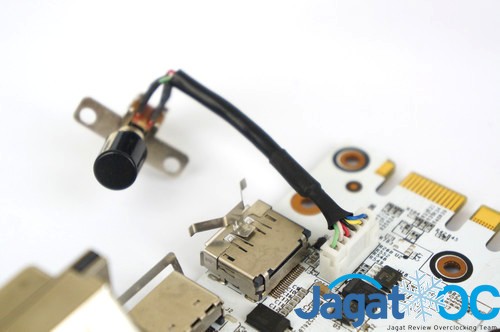

Sebuah tombol ‘Hyper Boost’, untuk mengoverride power limit, dan juga menyalakan fan ke kecepatan maksimum



DSC00159
Video RAM pada Galax GTX 980, menggunakan Samsung IC. Banyak yang bisa mengklaim bahwa mereka berhasil menembus angka 2000Mhz (GDDR5 efektif 8Ghz) menggunakan IC tersebut.



DSC00162

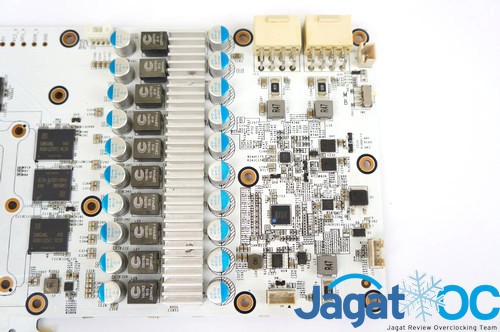

Struktur VRM dari Galax GTX 980 HOF, memiliki desain 8-phase power untuk GPU, dan 2-phase power untuk VRAM, dengan MOSFET IR3555 (Masing-masing dapat menghandle arus hingga 60A)



DSC00164
2×8-pin PCIe power



DSC00166
VRM Controller untuk GPU: IOR IR3595 Digital PWM Controller



DSC00168
Spot untuk mengukur beberapa voltase pada VGA



DSC00172

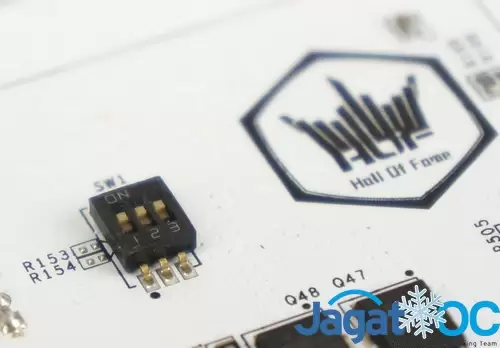

Beberapa switch untuk meniadakan berbagai proteksi (OCP & OVP), serta mem-bypass power limit



DSC00174
Kami menggunakan PCCooler K120E untuk menguji kemampuan kartu grafis ini dalam keadaan aircooling :)

Dilihat dari komponennya, Galax nampaknya sudah menyiapkan Galax GTX 980 HOF untuk dapat menangani kondisi overclock yang ekstrim sekalipun. Pilihan komponennya sendiri tidak main-main, MOSFET International Rectifier IR3555 PowIRStage yang mereka gunakan untuk bagian regulator daya merupakan salah satu MOSFET ‘mewah’ yang sanggup mensuplai daya besar, dan rangkaian ini dikontrol oleh IOR IR3595 Digital VRM Controller.

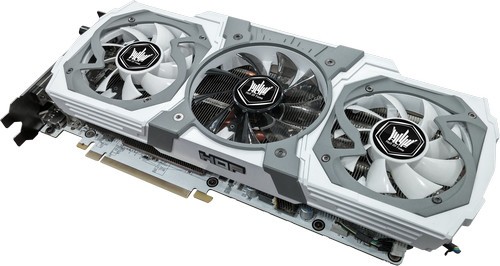

Oh ya, bagi anda yang ingin melihat bentuk HSF asli dari Galax GTX 980, berikut ini ada beberapa gambar dari website mereka:

HOF_HSF HOF_FrontIO HOF_Backplate

Spesifikasi Testbed

DSC00192

Berikut ini spesifikasi testbed yang kami gunakan untuk pengujian:

  • Prosesor: Core i7-4790K ‘Devils Canyon’
  • Motherboard: MSI Z97 MPOWER
  • RAM: Avexir DDR3-3000 2x4GB / Galax HOF DDR3-2800 2x4GB
  • VGA: Galax GTX 980 HOF (early sample)
  • SSD: Kingston HyperX 3K 120GB
  • PSU: Corsair AX1200i / Galax HOF 1200W PSU
  • CPU Cooling(Aircooling): Thermalright Venomous X
  • GPU Cooling(Aircooling): PCCooler K120E
  • CPU Cooling(Extreme Cooling-LN2): KingPin Cooling Dragon F1 DARK
  • GPU Cooling(Extreme Cooling-LN2): KingPin Cooling Tek9 FAT 6.0



Mari simak pengujian lengkap di halaman berikutnya!
