Langkah-langkah Modifikasi

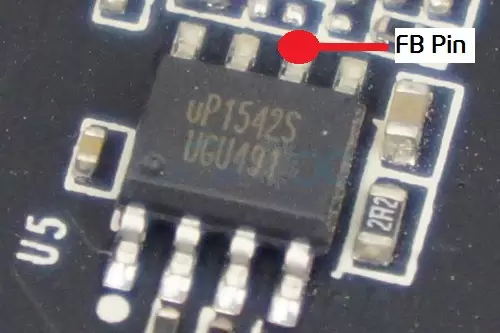

Karena rangkaian yang digunakan cukup sederhana, kita bisa mencoba untuk memberikan voltase tambahan dengan cara mengubah parameter pada feedback(FB) pin di controller yang digunakan. Setelah mencari beberapa datasheet dari controller yang digunakan, kami menemukan bahwa feedback pin ini terletak pada pin 6 uP1542S.

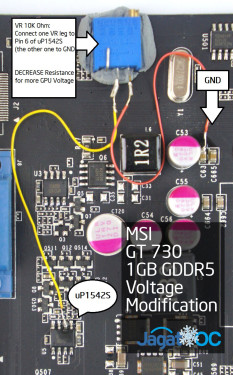

Sekarang, kita bisa mengubah output voltage dari si regulator dengan mengubah resistansi feedback pin tersebut. Caranya? Solder sebuah variable resistor ke pin 6, dan yang satunya ke ground(GND). Untuk lebih jelasnya Anda bisa melihat gambar di bawah ini:

*klik untuk memperbesar*

Kami menggunakan sebuah variable resistor 10K Ohm pada modifikasi kali ini, berikut hasil akhirnya:

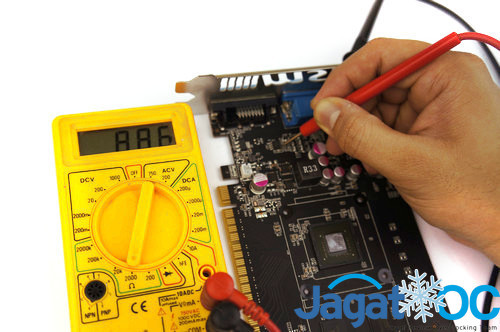

Nilai resistansi FB Pin pada keadaan default adalah sekitar 880-890 Ohm. Setelah kami menambah Variable Resistor ini, kami menurunkan nilai variable resistor hingga kami mendapat angka sekitar 700-710 Ohm.



Pengukuran

Selalu ingat untuk mengukur voltase setelah melakukan modifikasi. Berikut ini nilai yang kami dapat:

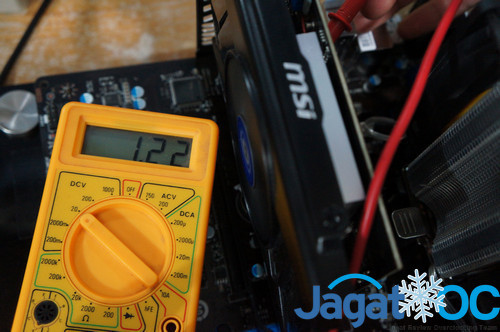

Pada keadaan default tanpa menggeser voltase apapun pada NVIDIA Inspector, tegangan GPU GT 730 adalah sekitar 1.03 V. Sekarang, pada keadaan default nilai ini menjadi 1.22 – 1.23V, yang berarti kami sudah berhasil mengubah output voltage dari regulator uP1542S sebesar 200mV lebih besar dari normalnya.

Yang lebih menyenangkan, nilai ini masih bisa ditingkatkan lagi dengan meningkatkan GPU VID lewat NVIDIA Inspector. Kami mencoba meningkatkan VID GPU ke angka 1.162V pada NVIDIA Inspector:



dan berikut hasilnya:

Ya, sekarang kami bisa memberikan nilai hingga 1.36V kepada GPU MSI GT 730 tersebut!

Pada pengujian kami yang sebelumnya, meningkatkan voltage GPU dari 1.037V ke 1.16V memberikan ekstra 100Mhz. Seperti apa kemampuan OC GPU ini dengan voltase ekstra? Mari simak di halaman berikutnya!
