Persiapan

Insulasi

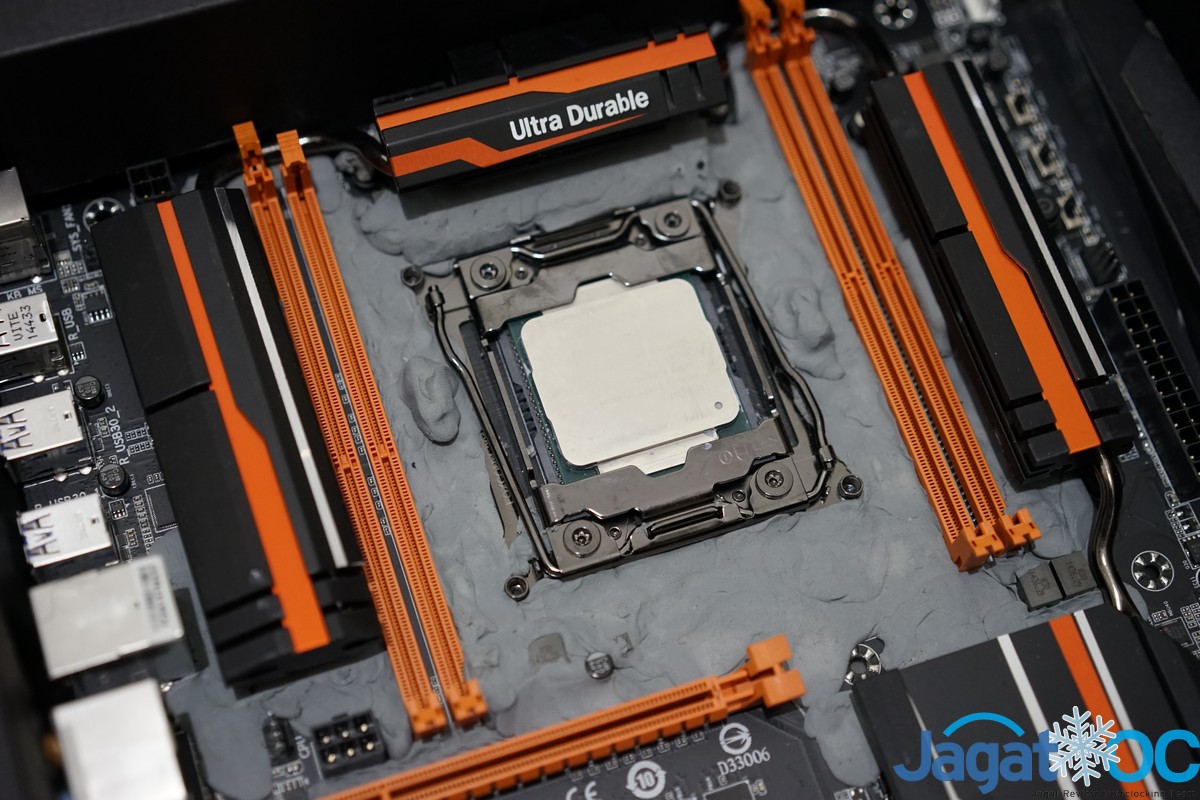

Karena tidak ada modifikasi hardware yang harus dilakukan pada motherboard ini, kami langsung saja melakukan insulasi dengan menggunakan kneeded eraser agar komponen-komponen di sekitar prosesor terlindungi dan terhindarkan dari efek kondensasi yang terjadi pada saat menggunakan pendingin liquid nitrogen.

Setelah menyelesaikan proses insulasi pada motherboard, mata kami langsung menuju ke arah switch socket yang berada di dekat port SATA motherboard ini. Kami langsung saja menggeser switch ini ke posisi no. 2/opsi 2083 untuk mengaktifkan fitur socket LGA 2011V3 khusus yang tertanam pada motherboard ini. Fitur ini akan berfungsi untuk memaksimalkan pencapaian overclocking Uncore/NB Freq pada prosesor Intel Haswell-E.

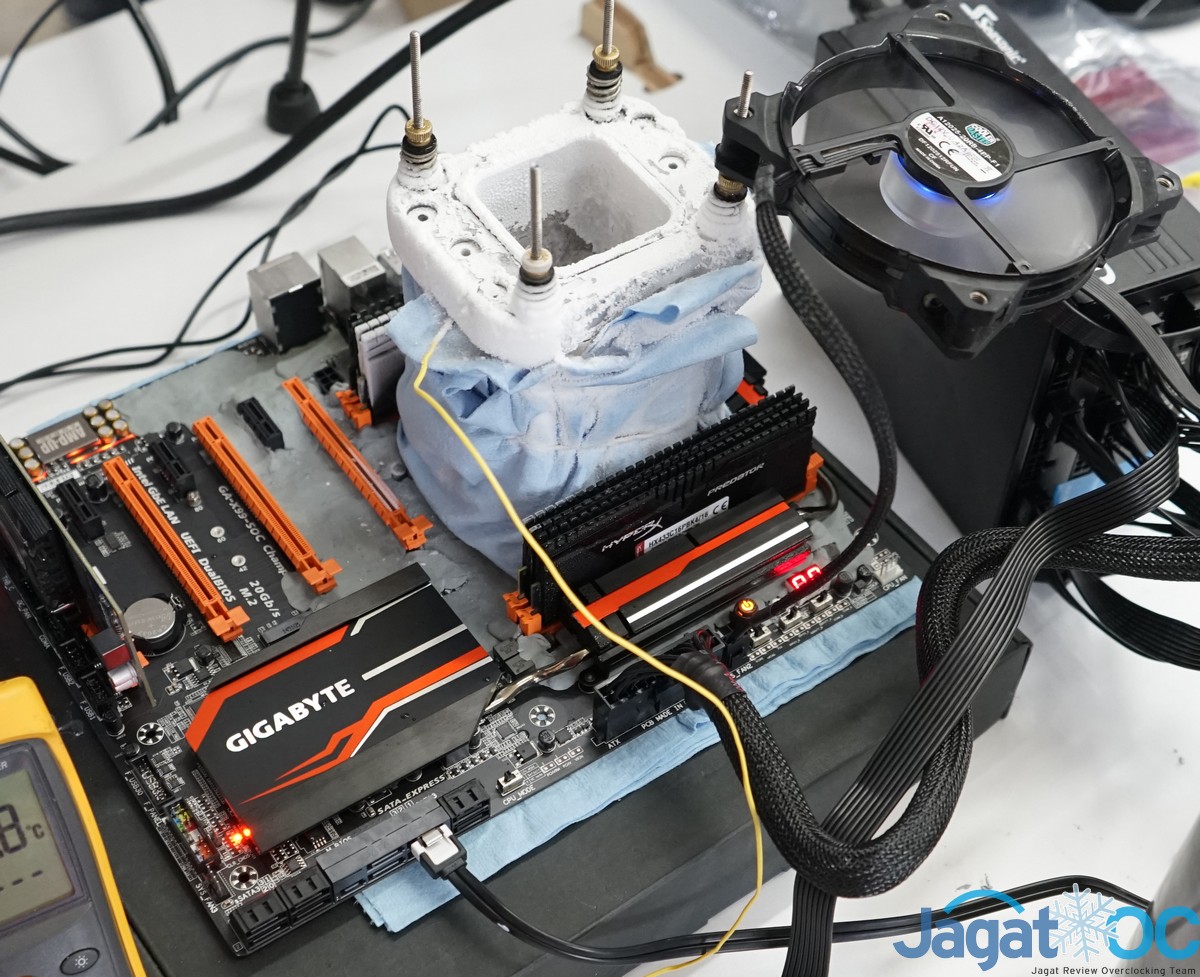

Pre-Test

Sebagai pre-test untuk memastikan semua sistem berjalan lancar, kami mencoba menjalankan Core i7-5960X yang kami gunakan di kecepatan 5 GHz.

Untuk meng-overclock prosesor Intel Core i7-5960X dengan menggunakan motherboard X99-SOC Champion ini, kami menggunakan konfigurasi BIOS sebagai berikut:

• BCLK: 100 MHz
• CPU-Multiplier/Ratio: 50x
• Uncore Multiplier/Ratio: 40x
• VCore: 1,35 V
• VRing: 1,25V
• Intel Turbo Boost: OFF
• Power Saving/Power Management/C1E: OFF

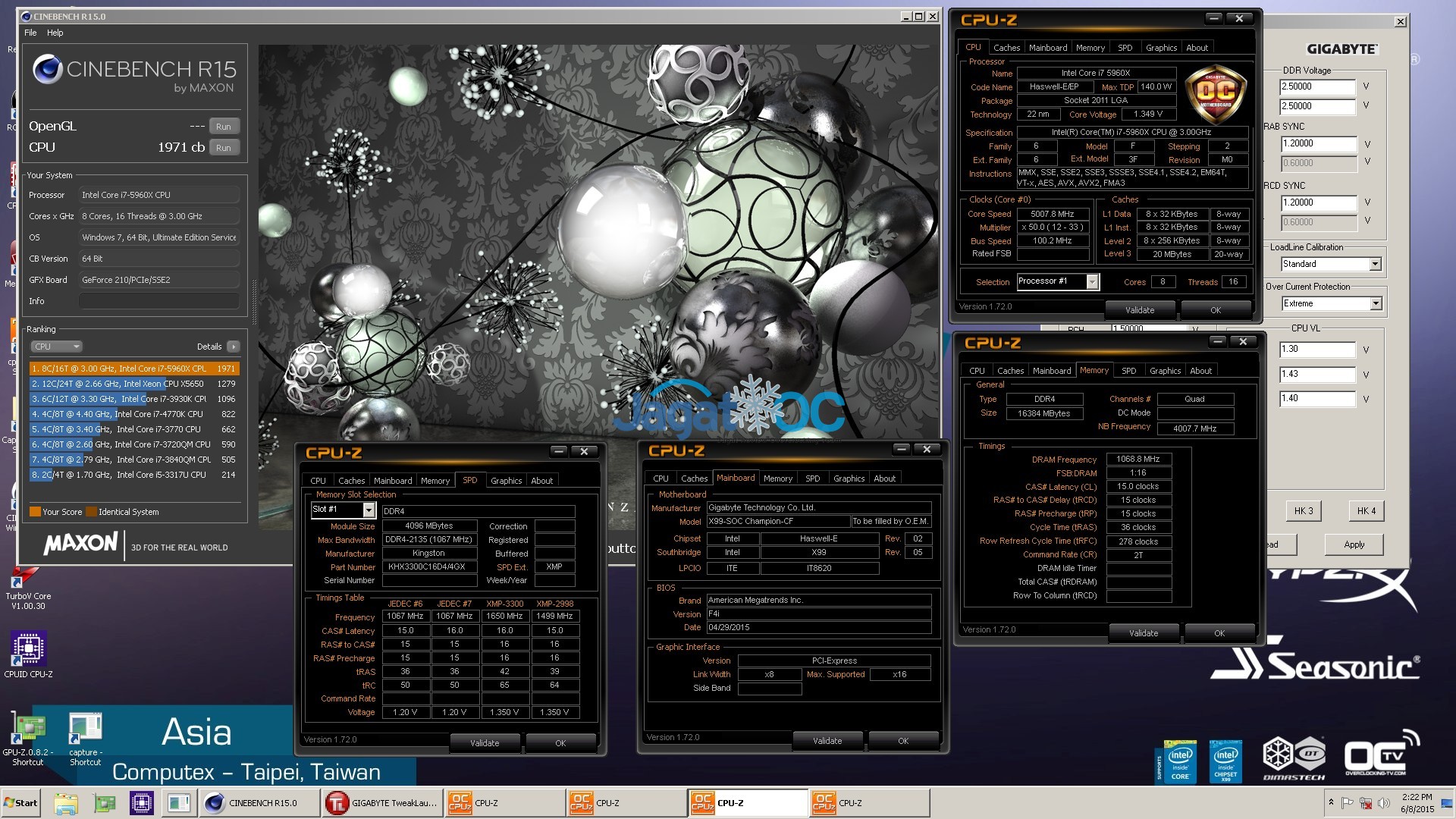

Sedangkan untuk konfigurasi lainnya masih tetap berada pada default/auto. Kami membiarkan BIOS motherboard ini mengatur konfigurasinya secara otomatis. Sedangkan untuk suhu prosesor kami atur pada suhu -30 ^oC . Dengan konfigurasi seperti ini, sistem dengan prosesor Core i7-5960X yang telah dioverclock ke kecepatan 5GHz ini berhasil booting dan juga menyelesaikan benchmark Cinebench R15 dengan lancar dan tanpa adanya masalah. Berikut hasilnya:
