Mengenal Base Clock, Boost Clock, dan Max. Boost Clock

Sebelum mulai meng-overclock, baiknya kita mengenal GeForce GTX 950 terlebih dahulu. Seperti yang terjadi pada beberapa generasi semenjak arsitektur Kepler rilis, GPU NVIDIA memiliki konfigurasi clock GPU yang dinamis untuk menyesuaikan dengan load dan temperatur (yang dinamai GeForce Boost Technology).Dengan ini, jika sensor pada GPU mendeteksi bahwa aplikasi yang digunakan tidak memberikan load yang berat, dan masih ada power headroom dan thermal headroom, maka si GPU akan secara otomatis meningkatkan clocknya.

Sayangnya, dengan adanya teknologi ini, nilai clock dari GPU akan memiliki beberapa ‘state'(keadaan), yakni:

• Base Clock
• Boost Clock
• Max. Boost Clock

Pada screenshot GPU-Z di atas, angka ‘1203Mhz‘ GPU Clock merupakan Base Clock, sedangkan ‘1405 Mhz‘ adalah Boost clock.

Secara teori, nilai Base Clock menurut NVIDIA adalah nilai ‘worst case‘ dimana GPU digunakan semaksimal mungkin dan tidak ada thermal ataupun power headroom untuk mengaktifkan fitur Boost clock. Sedangkan Boost Clock adalah clock minimum saat teknologi Boost masih bisa aktif (yang berarti masih ada power & thermal headroom). Sayangnya, nilai Boost Clock ini kadang tidak bisa merepresentasikan keadaan clock GPU sebenarnya, karena masih ada satu buah clock lagi yang disebut dengan Max. Boost Clock, yang merupakan clock Maksimum yang diijinkan si GPU saat boost aktif.

Dalam praktiknya, untuk aplikasi gaming yang umum, kami jarang melihat clock GPU GTX 950 kami turun hingga ke level Boost Clock, ataupun Base Clock, dan lebih banyak bertahan pada Max. Boost Clock. Jika anda memerhatikan screenshot GPU-Z di atas dengan seksama, anda akan melihat angka ‘1467Mhz‘ pada GPU Core Clock, dan inilah clock GPU kita yang sebenarnya, saat menjalankan sebagian besar game 3D. Sebagian besar clock yang kami sebutkan saat overclocking GPU ini adalah Max. Boost Clock dari VGAnya, jadi jangan salah paham dengan base clock atau boost clock.

Ada cara mudah melihat Max. Boost Clock dari GPU GTX 950 anda: Buka GPU-Z, lalu klik tanda tanya ‘?’ yang ada di samping kata “PCI-E 3.0 x16 @ x16 3.0″(ada di gambar), lalu jalankan ‘GPU-Z Render Test’ untuk me-load GPU. Saat render test ini aktif barulah anda bisa melihat boost clock maksimal dari VGA anda.

Setiap GTX 950 di pasaran memiliki spesifikasi Base, Boost, dan Max. Boost yang berbeda. Jadi, pastikan anda mengenali Base, Boost, dan Max. Boost clock dari VGA anda sebelum memulai proses overclocking!



Galax Xtreme Tuner Plus

Galax memberikan sebuah utility overclocking untuk meningkatkan kinerja dari GPU-nya, berikut penampilannya:

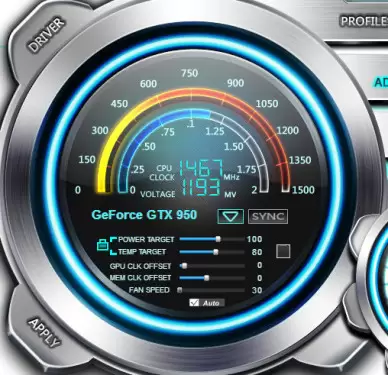

Bagian yang mirip dengan ‘spidometer’ di bagian tengah menyimpan setting overclock, dan di atas terlihat bahwa jika clock GPU melebihi 1500Mhz spidometer ini seakan ‘pecah’. Berikut kami beri penjelasan akan bagian-bagian dan menu dari Galax Xtreme Tuner Plus:

Menu-menu Galax Xtreme Tuner Plus

• Panel ‘Advance Mode‘ bisa diaktifkan untuk mengakses menu GPU Voltage, Memory Voltage(jika ada), dan frame rate target.
• Tombol ‘Ezy Mode‘ akan membuat clock GPU Anda menjadi 1518Mhz(Max. Boost Clock), dan Memory Menjadi 1767Mhz.
• Perhatikan bahwa software ini bisa mendeteksi GPU Clock dan voltasenya secara realtime.
• Power Target: Saat power sensor di GPU anda mendeteksi bahwa konsumsi daya VGA mendekati batas atasnya, maka ia akan mulai menurunkan clock GPU untuk menyesuaikan tingkat power si VGA. Pada Galax GTX 950 EXOC, anda masih bisa meningkatkan nilai ini ke 133% jika nilai 100% dianggap tidak cukup. Menurut pengujian kami, pada Clock 1500Mhz pun GTX 950 akan jarang menemui power limit , karena konsumsi dayanya rendah. Silahkan set nilai ini langsung ke nilai maksimal jika Anda inginkan
• Temp Target: Mirip dengan power target. Jika VGA Anda mencapai temperatur ini, maka ia akan menurunkan clock-nya. Temperature Target akan meningkat seiring dengan setting Power Target.
• GPU CLK & MEM CLK OFFSET: Tempat anda mengubah clock GPU(GPU CLK) dan Video RAM(MEM CLK). Perlu diperhatikan, nilai ini BUKAN berupa clock anda, melainkan merupakan nilai ‘offset’, atau nilai tambahan dari GPU clock anda yang ada sekarang. Misalnya Max. Boost clock pada GPU anda 1467Mhz, memberikan nilai +100 disini akan mengubah Max. Boost Clock menjadi 1567Mhz.
• Perlu diperhatikan, MEM CLK OFFSET akan menambahkan nilai clock RAM dalam format DDR(dikalikan dua), Jadi misalnya anda memiliki clock memori 1680 Mhz(GDDR5-6700Mhz), maka untuk mengubah nilai clock memori ini ke 1900Mhz(GDDR5-7600), anda perlu menambah clock memory sebesar +440Mhz(bukan +220Mhz).
• Fan Speed: Tempat anda mengubah setting fan. Nilai AUTO pada GTX 950 EXOC akan mematikan fan saat GPU belum mencapai suhu 60C. Saran kami bagi pengguna Galax GTX 950 EXOC, gunakan kecepatan kipas fixed 50% saat overclocking dijalankan, suhu akan terjaga, dan kebisingan pun masih relatif rendah.



OverVoltage

Seperti halnya utility untuk overclocking VGA lainnya, Galax Xtreme Tuner Plus memiliki opsi untuk mengubah Voltase GPU, dengan sebuah opsi bernama Overvoltage. Anda bisa melihatnya di bawah ini

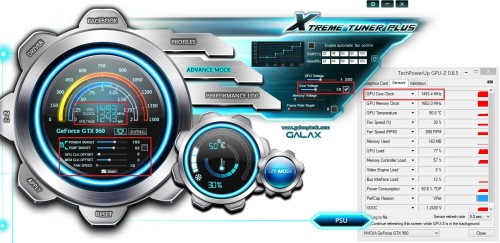

Pada Card kami, kami bisa memberikan setting hingga +100mV, namun setting dari +50mV dan +100mV tidak memberi perubahan voltase sama sekali, Nilai voltase maksimal yang kami adalah 1243mV(1.243V). Ada sedikit hal unik yang kami catat, setiap meningkatkan voltase ini, kami mencatat bahwa GPU Boost Clock juga meningkat, seperti yang terlihat di bawah:

Mengingat clock GPU bisa berubah ketika meningkatkan voltase, sebaiknya hitung pencapaian GPU Clock Anda dengan seksama sebelum melanjutkan.



Profile

Tidak lupa, Galax Xtreme Tuner Plus memiliki sebuah fitur ‘profile’ untuk menyimpan semua setting OC Anda. Sayangnya, profile ini tidak bisa menyimpan setting voltase, sehingga Anda harus setiap kali melakukan setting voltase secara manual.
