Melihat Lebih Dekat: PCB & VRM Galax GTX 980 Ti HOF LN2 GOC

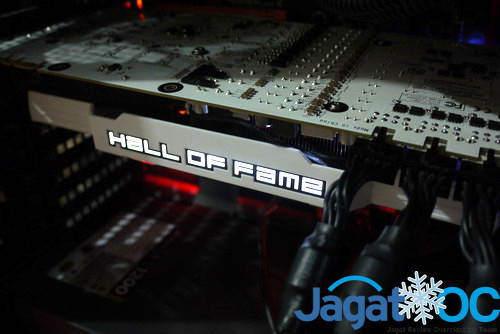

Berikut ini penampilan VGA setelah HSF-nya dilepas:

Ketika HSFnya dilepas, Galax GTX 980 Ti HOF LN2 GOC Edition baru menunjukkan keistimewaannya, dimana ia dilengkapi sebuah Voltage Regulator Module dengan desain 16+3 Phase(16 GPU, 3 Video RAM). Kami belum sempat memfoto bagian MOSFET-nya, namun dari data yang kami terima, Galax menggunakan MOSFET International Rectifier IR3550M 60A Integrated PowIRstage, salah satu MOSFET paling powerful saat ini dengan rating arus 60A per stage/phase, dan juga kontroller digital VRM IR3595 yang mendukung banyak opsi kustomisasi(dari switching frequency, loadline calibration, dkk).

Nampak jelas, desain VRM yang overkill seperti ini menunjukkan bahwa Galax siap untuk memaksa chip GTX 980 Ti yang ada padanya hingga maksimal!



Spesifikasi Testbed

Selanjutnya, kami akan menjalankan pengujian singkat untuk melihat berapa kecepatan default VGA ini, dan juga uji overclocking sederhana. Berikut spesifikasi sistem yang kami gunakan:

• Prosesor: Core i7-5960X Extreme Edition @ 4Ghz
• Motherboard: Gigabyte X99 SOC Force
• RAM: Kingston HyperX Fury 4x4GB DDR4-2666 CL15
• SSD: Kingston HyperX Fury 240GB
• VGA: Galax GeForce GTX 980 Ti HOF LN2 GOC
• PSU: Corsair AX1200W



Test – Default

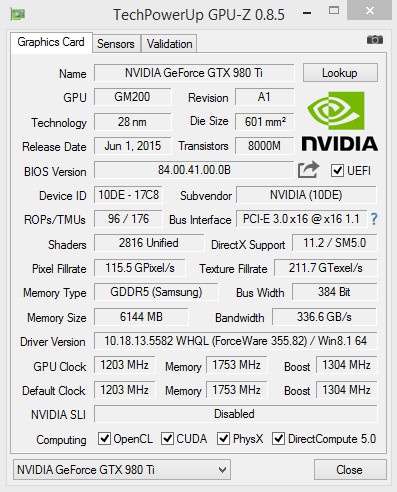

Dengan BIOS bawaan, berikut ini spesifikasi default dari Galax GTX 980 Ti HOF LN2 GOC Edition:

GPU memiliki clock 1200Mhz pada base, 1304MHz, namun kecepatan Max. Boost Clock-nya adalah 1417Mhz.(dan ini kecepatan VGA tersebut pada sebagian besar aplikasi 3D), sedangkan clock memori-nya tidak diganti(ada di 1750Mhz, atau DDR5 yang berjalan pada 7 Gbps efektif). Menurut informasi dari Galax, mereka akan merilis sebuah BIOS khusus untuk overclocking dengan LN2 yang akan meningkatkan overclockability dari VGA tersebut.

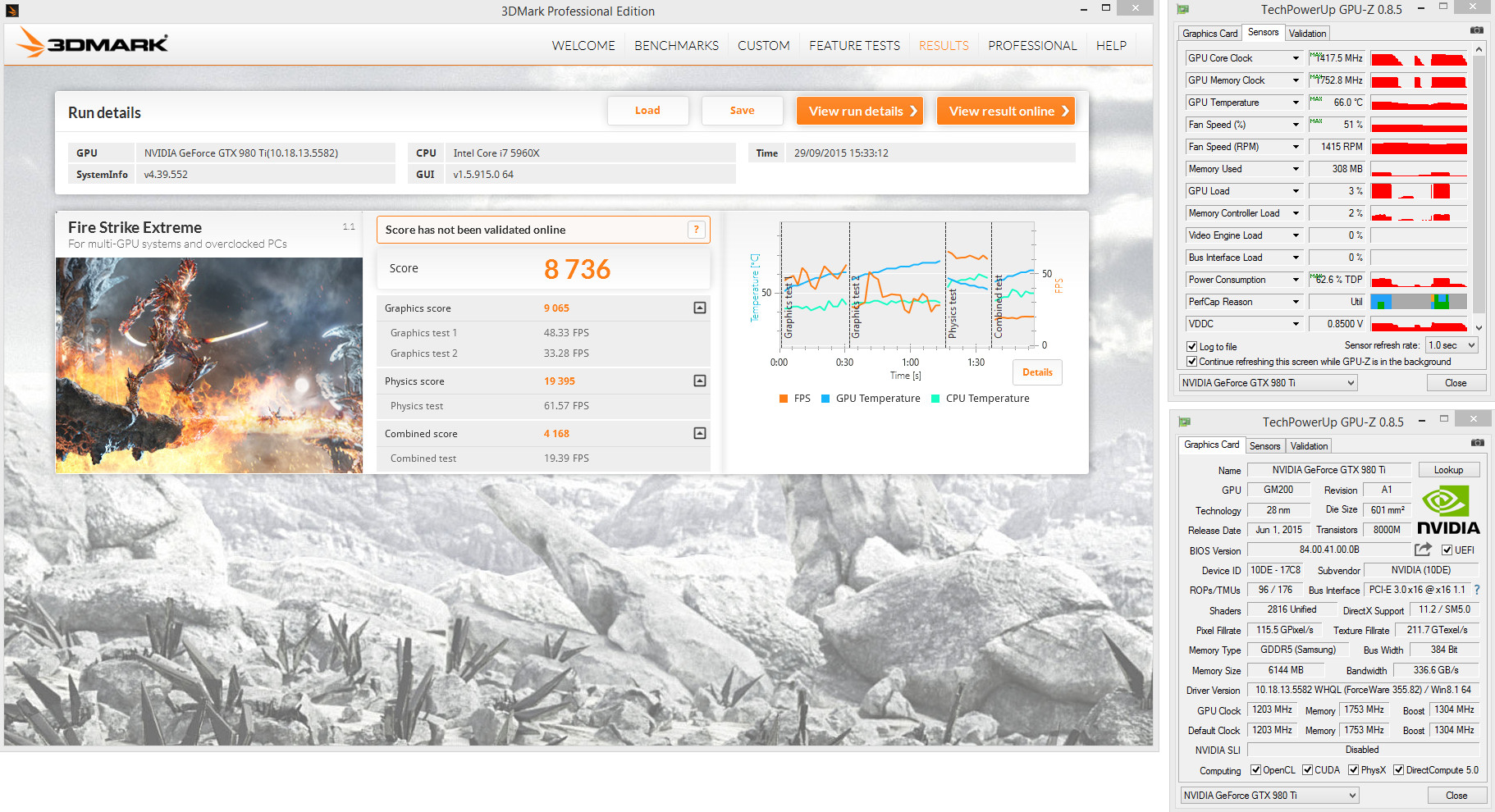

Kami mencoba menjalankan sebuah benchmark sintetis 3DMark Fire Strike Extreme untuk melihat secara singkat performa dari GTX 980 Ti HOF LN2 GOC Edition, dan ini hasilnya:

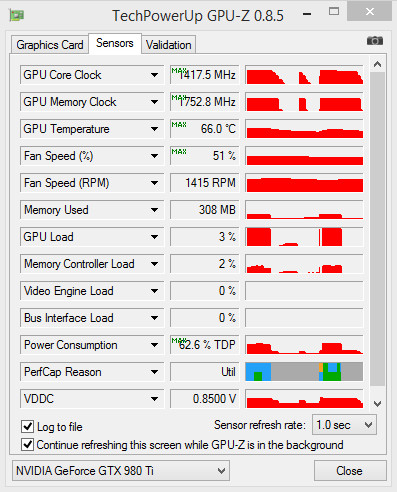

Galax GTX 980 Ti HOF LN2 GOC Edition mencatatkan skor 8736 pada benchmark 3DMark Fire Strike Extreme. Jika diperhatikan lebih lanjut, suhu maksimal VGA tersebut pada pengujian Fire Strike ada di Angka 66 C dengan Fan Full auto(1500Rpm-an), heatsink Galax HOF dengan 3 fan menunjukkan performa pendinginan yang memadai untuk sebuah VGA kelas atas.



Bagaimana hasil OC-nya?
