Overclocking Review: MSI B450 TOMAHAWK

Reading time:
August 6, 2018

Tampilan Fisik

Berikut tampilan fisik dari unit MSI B450 TOMAHAWK

Box

board DSC01883 board DSC01886

Board

board DSC01861 HD
Resolusi HD –  klik untuk memperbesar

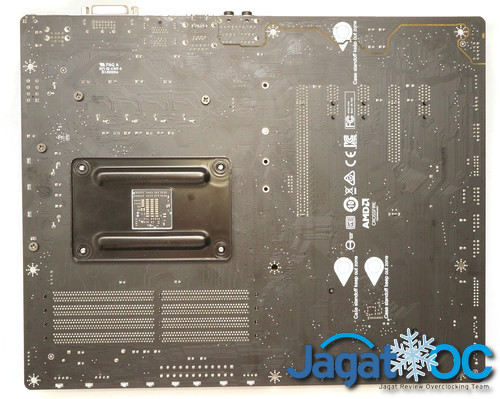

board DSC01873



board DSC01878
4-layer PCB



Backpanel I/O

DSC01862ed



Expansion Slots – PCIe / M.2

board DSC01863



board DSC01831
Jarak PCIe nampak cukup lebar ke Heatsink CPU

Expansion Slots – SATA

board DSC01867 board DSC01866



PCH area

board DSC01864



Feature – EZ DEBUG LED

board DSC01868

Feature – BIOS Flashback Button

board DSC01871
BIOS Flashback Button



VRM – Quick Overview

Salah satu komponen yang penting dalam penyaluran daya pada motherboard adalah VRM (kependekan dari Voltage Regulator Module). Secara sederhana, salah satu tugas utama VRM adalah melakukan konversi dan regulasi daya dari input ke voltage lebih rendah yang dibutuhkan oleh CPU, RAM, dan sebagainya(umumnya dari 12V Rail dari Power Supply Unit ke 1.1 – 1.5V misalnya). Pada motherboard, proses konversi dan regulasi daya ini bukanlah hal yang sepele, karena ‘nyawa’ komponen PC seperti CPU ada di tangan komponen regulator daya tersebut. Pada berbagai keadaan, sirkuit VRM ini tidak hanya harus menahan ‘beban’ konversi daya, tapi juga harus mempertahankan efisiensi saat beroperasi, mempertahankan semua voltage berada pada level yang sebisa mungkin dijaga konstan, dan pastinya memberikan daya se’bersih’ mungkin ke komponen yang dituju.

Berikut penjabaran komponen regulator daya (VRM) yang digunakan oleh MSI B450 Tomahawk:

VRM Topology: 4 + 2 Phase (4-phase CPU Rail, 2-phase SoC Rail)

VRM DSC01844 HDs
*klik untuk memperbesar



VRM – SoC Area

VRM DSC01849



VRM – DRAM

VRM DSC01851



Main VRM Controller: Richtek RT8894A

VRM DSC01857



MOSFET CPU

High-side MOSFET : 2x ONSEMI NTMFS4C029N | Low-side MOSFET : 2x ONSEMI NTMFS4C024N

*Rail SoC juga menggunakan konfigurasi serupa

VRM DSC01846



VRM Cooler



VRM DSC01837 VRM DSC01838



Nampak berbeda dengan generasi pendahulu-nya yang menggunakan beberapa varian NIKO-SEM MOSFET, B450 menggunakan MOSFET dari ONSEMI yang memiliki rating lebih baik. Konfigurasi VRM-nya sendiri nampak sesuai ekspektasi, yakni 4-Phase untuk CPU, dan 2-phase untuk SoC. Heatsink untuk MOSFET bagian CPU nampak cukup besar.
