RAM Overclocking Part 1 : Pengenalan Variabel



Overclocking RAM AMD Ryzen umumnya tidak membutuhkan motherboard berchipset khusus, bahkan motherboard low-end seperti A320 dan B350 dapat melakukan overclocking RAM.



*Part di bawah ini cukup teknikal, namun sangat disarankan membacanya kalau Anda pertamakali mempelajari OC RAM di Zen2*



Rating Standar AMD untuk Zen2

4 AM4 Zen2 New IMC

Perlu diingat : Prosesor berbasis Zen2 akan memiliki memory controller berbeda dengan prosesor Zen/Zen+, Zen2 memiliki memory controller yang kemampuan-nya dari segi clockspeed JAUH melebihi Zen/Zen+.

AMD sendiri menetapkan bahwa kemampuan memory controller CPU Zen2 setidaknya bisa beroperasi pada kecepatan DDR4-3200, pada konfigurasi :

  • Dual-channel, Max. 2 Modul RAM
  • Modul RAM bisa Single-rank(‘single-sided’), atau dual-rank (‘Dual-sided’)

Perlu dicatat, AMD masih memberikan opsi overclocking untuk mencapai kecepatan jauh lebih tinggi, jika Memory Controller, RAM, Motherboard mengizinkan.



Saat ingin melakukan overclocking RAM pada Zen2, ada beberapa variabel yang perlu dipahami:

Clock: FCLK, UCLK, MEMCLK

4 AM4 Zen2 New IMC Clock

Selain CPU clock, chip AMD Zen 2 yang agak kompleks ini juga memiliki beberapa clock domain yang berbeda, kami jabarkan berikut ini:



MEMCLK: Clockspeed dari memori DDR4 yang terpasang

  • Perlu diketahui, nilai MEMCLK adalah nilai frekuensi ‘real’ dari modul DRAM-nya, bukan nilai frekuensi efektif yang dikali 2 karena mode DDR. Sehingga MEMCLK 1600Mhz diterjemahkan sebagai DDR4-3200 (atau 3200 MT/s)
  • MEMCLK bisa dibaca di CPU-Z seperti biasa sebagai ‘DRAM Frequency’



FCLK (dikenal juga dengan Infinity Fabric clock atau Data Fabric clock )

  • FCLK akan menentukan clock dimana data fabric/infinity fabric akan beroperasi, berperan dalam menentukan kecepatan komunikasi antar CCX, CCD, dan Memory controller.
  • Normalnya, FCLK akan berlaku 1:1 (a.k.a ‘sinkron’) dengan MEMCLK. Ini berarti DDR4-3200 (1600Mhz MEMCLK) akan membuat FCLK beroperasi pada 1600Mhz.
  • Berbeda dengan generasi sebelumnya, nilai FCLK bisa diganti secara bebas per 33 – 66 Mhz step pada BIOS.
  • Berdasarkan data dari AMD dan observasi pribadi kami di lab (jumlah sample 3-4 CPU Zen 2), hampir semuanya bisa beroperasi pada FCLK 1800Mhz, batas atas FCLK ada di 1900Mhz.
  • FCLK tidak ada di CPU-Z bisa dibaca di Ryzen Master,



UCLK (Memory Controller Clock)

  • UCLK adalah clock memory controller, normalnya akan beroperasi 1:1 sinkron dengan MEMCLK (a.k.a ‘Mode 1:1’, UCLK : MEMCLK 1:1)
  • Contoh: Pada DDR4-3200 di Mode 1:1 (1600Mhz MEMCLK), maka UCLK ada di 1600Mhz juga.
  • UCLK Berhubungan dengan FCLK dan MEMCLK, dimana saat FCLK diset di bawah MEMCLK, maka UCLK akan beroperasi pada 1/2 MEMCLK (a.k.a ‘Mode 1:2’ , UCLK: MEMCLK 1:2)
  • Mode 1:1 akan memiliki latency lebih baik dari mode 1:2.
  • UCLK terbaca sebagai ‘NB Frequency’ di CPU-Z



Kapan Berjalan di Mode 1:1 dan 1:2 ?

Mudahnya, jika NB Frequency Anda SAMA dengan DRAM Frequency, berarti Anda sedang berjalan di mode 1:1.

Sebaliknya, kalau NB Frequency TIDAK SAMA dengan DRAM Frequency, maka Anda sedang berjalan di mode 1:2



Contoh:

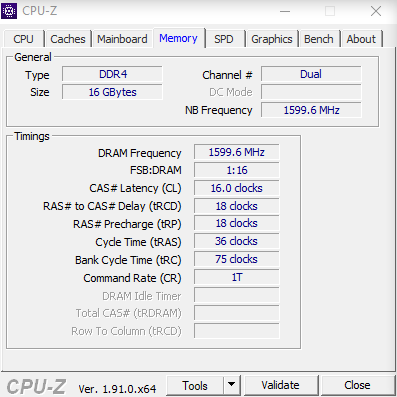

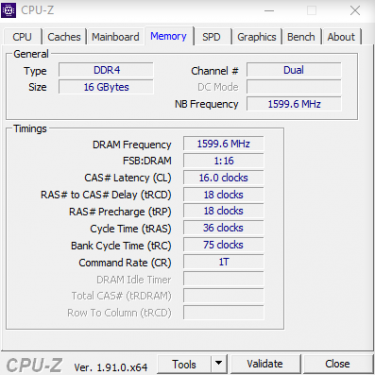

Konfigurasi DDR4-3200, FCLK AUTO, UCLK:MEMCLK 1:1

MEMCLK : 1600Mhz, DDR4-3200

UCLK : 1600Mhz

FCLK : 1600Mhz (tidak terbaca di CPU-Z)

RAM 3200

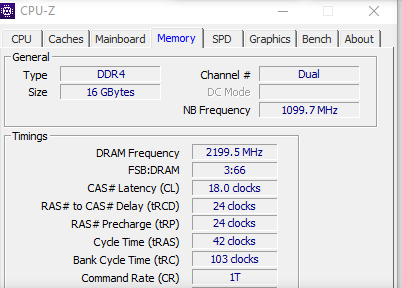

Konfigurasi DDR4-4400, Mode 1:2

MEMCLK : 2200Mhz, DDR4-4400

UCLK : 1100Mhz

FCLK : 1800Mhz (tidak terbaca di CPU-Z)

RAM 4266





Catatan Tambahan mengenai FCLK / UCLK / MEMCLK

4 AM4 Zen2 New IMC 3
  • AMD menyarankan penggunaan DDR4-3600 dengan semua sinkron (berarti MCLK / FCLK / UCLK 1800Mhz)
  • Mengingat batas atas pengoperasian FCLK adalah 1800-1900Mhz, maka penggunaan DDR4-4000(MEMCLK 2000) dengan FCLK 1800Mhz akan menghasilkan UCLK 1000 Mhz karena beroperasi pada 1/2 MEMCLK
  • Dengan mode UCLK 1/2 MEMCLK, DDR4 kecepatan tinggi (DDR4-4000+) sekarang bisa dikerjakan pada Ryzen 3rd Gen, hanya saja karena UCLK beroperasi lebih lambat ada tambahan latency dari konfigurasi ini
  • Batas atas pengoperasian DDR4 yang optimal untuk Ryzen 3rd Gen saat ini adalah DDR4-3733 (MEMCLK 1866Mhz) hingga DDR4-3800 (MEMCLK 1900Mhz), dengan FCLK diset manual untuk 1:1 dengan MEMCLK







Relasi FCLK / UCLK / MEMCLK dengan Voltage

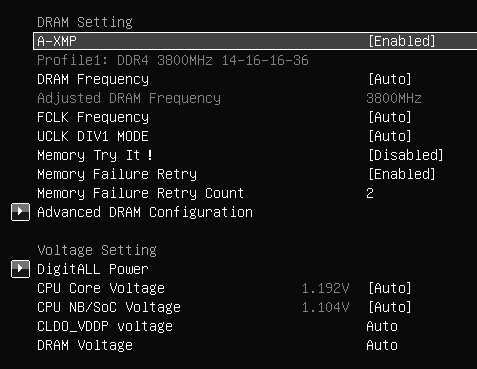

BIOS SETTING MSI 1
  • Berbeda dengan CPU Clock yang dipengaruhi langsung oleh ‘CPU Core Voltage’ (VCore), kestabilan sistem saat overclocking Memory Clock dan FCLK dipengaruhi oleh ‘CPU NB/SOC Voltage’
  • Nilai umum untuk banyak chip sampai dengan kecepatan DDR4-3600 adalah 1.1v pada NB/SOC Voltage
  • Penggunaan NB/SOC agak tinggi seperti 1.15 – 1.2v kadang dibutuhkan untuk mencapai kestabilan pada DDR4-4000+, namun NB/SOC di atas 1.1v tercatat akan membuat mode transmisi PCIe Gen 4 tidak stabil.
  • Tentu DRAM Voltage (‘VDIMM’) juga mempengaruhi kemampuan chip memori mencapai rating tertentu, nilai ini SANGAT bergantung tiap-tiap chip memori, namun nilai 1.35 – 1.4v merupakan nilai yang masuk batas aman
  • Pada beberapa modul RAM high-end, dan suhunya terjaga, nilai DRAM Voltage 1.45 1.5v masih aman digunakan.



Sekarang mari lanjutkan ke setting RAM!
