MSI MEG Z490I UNIFY: Tampilan Fisik Board Part 1

Mari kita lihat tampilan luar board ini, serta apa port yang ditawarkan pada I/O backpanel.



Board (Depan)





MSI MEG Z490I Unify datang dengan balutan warna hitam legam. Tegas, simple & to the point. Salah 1 rekan kami nampak senang sekali begitu tahu motherboard ini menawarkan ‘fitur’ NO RGB LED onboard. Ya, secara out of the box motherboard ini tidak memiliki lampu LED apapun selain 4 buah LED EZ-Debug, Sisanya? Benar-benar gelap.

Dukungan RGB LED pada board ini hanya diberikan melalui header onboard. Pengguna harus memiliki LED Strip / LED Controller atau periferal RGB lainnya jika menginginkan pencahayaan RGB

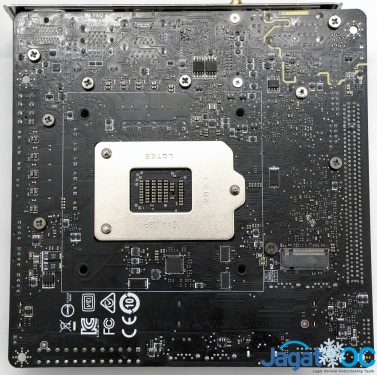

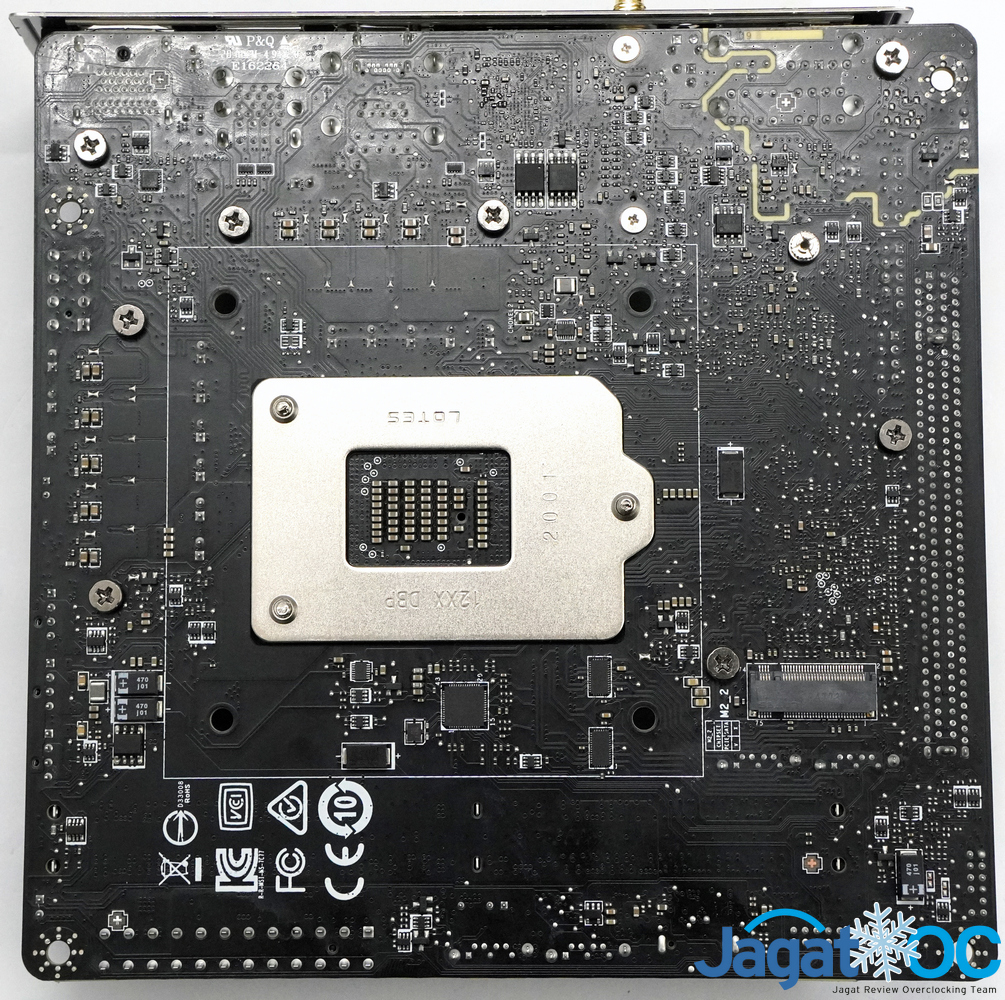

Board (Belakang)





Pada gambar diatas terlihat tidak ada jejak solder untuk 2 buah slot memori pada board Z490I UNIFY.

Ini karena MSI MEG Z490I UNIFY mengusung teknologi SMT (Surface Mount Technology) DIMM pada slot memorinya. Metode ini diharapkan bisa meningkatkan signal integrity pada jalur komunikasi antara CPU & memori,yang berpotensi membuat kecepatan memori tinggi untuk lebih mudah didapat.

Desain seperti ini mengingatkan kami pada motherboard Gigabte Z97X-SOC Force LN2 yang masih memegang rekor kecepatan memori DDR3 pada era Intel Haswell tahun 2014.

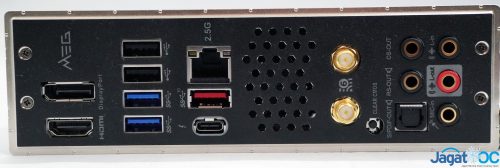

Backpanel I/O



Agak disayangkan, sebagai motherboard yang diposisikan sebagai board kelas atas, terlebih dengan form factor mini ITX dimana expansi melalui slot PCIe atau onboard header sangat terbatas. MSI MEG Z490I Unify terhitung ‘pelit’ dalam urusan menyediakan port ekspansi di backpanel I/O-nya, karena sebagian ruang pada backpanel ini termakan untuk ventilasi udara bagi kipas pendingin VRM didalamnya (bisa dilihat nanti).



Berikut port yang diberikan (urut dari kiri atas):

• 1x DisplayPort
• 1x HDMI
• 2x USB 2.0
• USB 3.2 Gen1 5Gbps (Type-A)
• 2.5Gbps LAN Ethernet
• USB 3.2 Gen2 10Gbps (Type-A)
• Thunderbolt 3 (40Gbps) (Type-C)
• Wi-Fi / Bluetooth Antenna Connectors
• Clear CMOS Button
• HD Audio Connectors with optical S/PDIF 0ut



Internal Header, Port & Slot

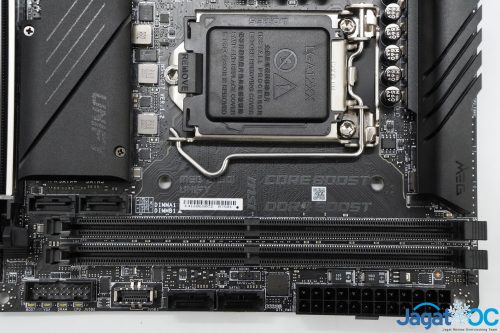

DIMM, 24-pin Power, SATA

Seperti normalnya motherboard Mini ITX, MSI MEG Z490I UNIFY menggunakan desain 2 DIMM slot (1-DIMM Per Channel / 1 DPC). Hal inilah yang disukai overclocker untuk ‘balapan’ memori kesayangannya, sekaligus menjadi keunggulan MSI jika suatu hari nanti ada overclocker yang ingin mencoba mengejar Memory Frequency OC World record pada board tersebut.

Disepanjang slot DIMM terluar terdapat konektor power 24-Pin, 2x SATA3 Port, USB3.2 10 Gbps Type-C front panel header dan USB3 header.

Diantara slot DIMM terdalam & pendingin chipset masih ada 2 buah port SATA3 juga.



8-pin CPU 12V Power

Dengan adanya space coinstraint pada PCB motherboard Mini ITX, MSI MEG Z490I Unify hanya memiliki 1 buah 8Pin EPS Connector untuk power pada prosesor.

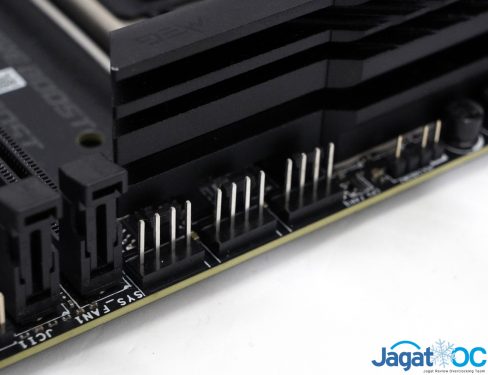

Fan Header

MSI MEG Z490I UNIFY memiliki 3 buah fan header, jumlah yang umum ditemui pada motherboard Mini ITX. Diperuntukan untuk CPU Fan, AIO Pump Header serta 1x System Chasis Fan. Semuanya dengan konektor 4-Pin serta dapat dikonfigurasi untuk pengontrolan dengan metode PWM atau DC Voltage. Disebelah kanan pada foto juga terdapat header untuk addresable RGB.

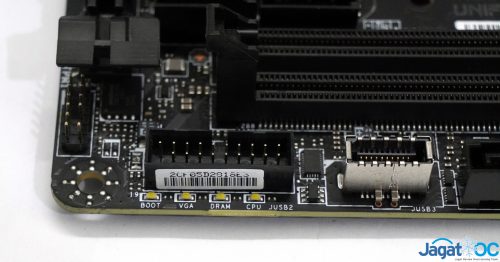

EZ Debug-LED

Seperti yang dikatakan sebelumnya, hanya ada 4 LED pada motherboard ini, LED tersebut adlaah EZ-Debug LED. Sesuai namanya LED tersebut membantu pengguna untuk menyelesaikan masalah yang terjadi pada sistemnya, sesuai indikator LED yang menyala.





M.2

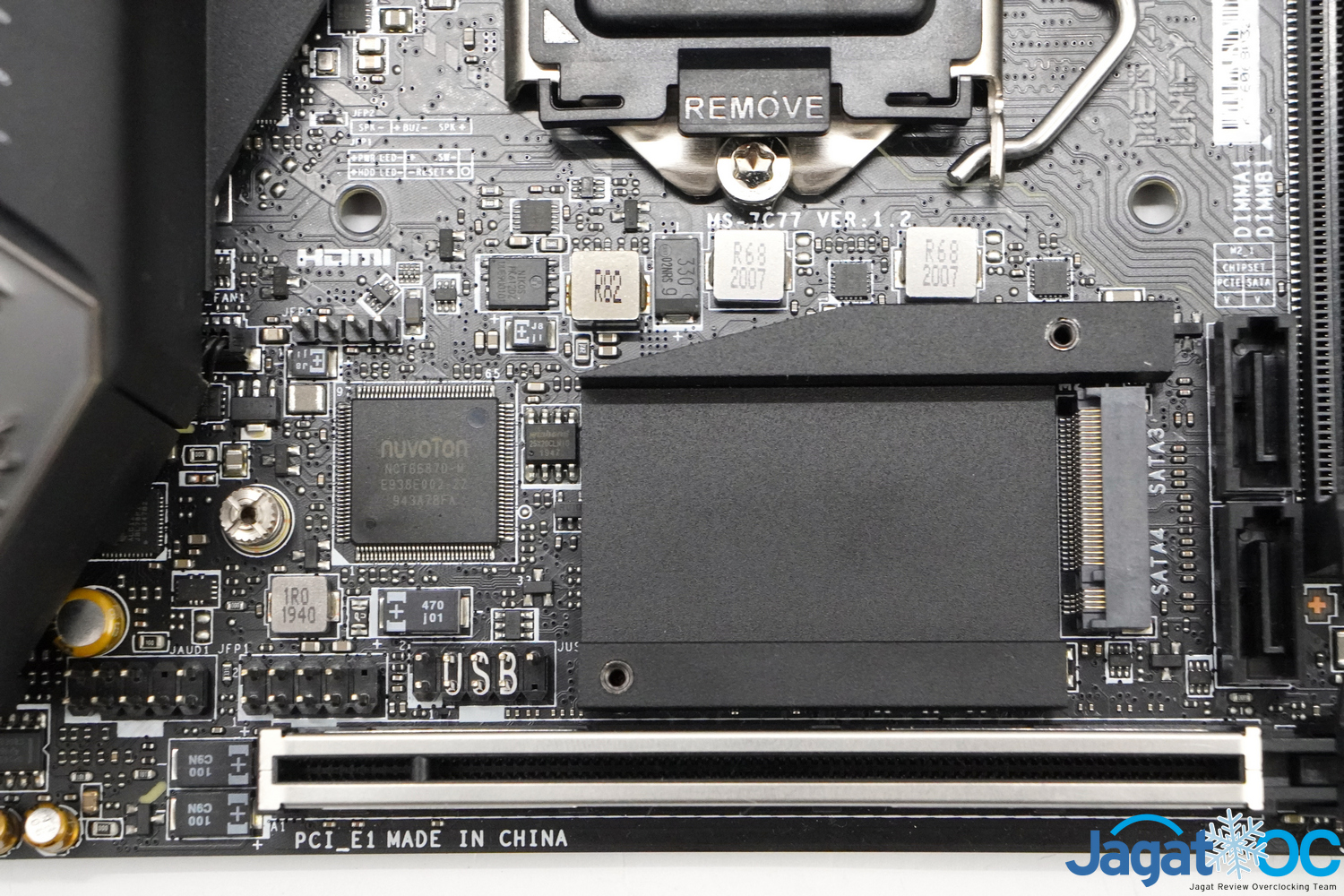

Berikut adalah slot ekspansi M.2 SSD yang ada pada MSI MEG Z490I Unify. Slot M.2 pertama bertumpuk dengan pendingin chipset (dilengkapi pendingin juga diatasnya).

Serta 1 buah M.2 berada pada belakang board ini. Kesemuanya mendukung protokol NVMe & SATA 6Gbps.

Perhatian – Shared Slot

Jika SSD M.2 SATA digunakan pada slot M.2 pertama (M.2_1), ini akan mendisable slot SATA 6Gbps onboard slot kedua (SATA2), karena jalur keduanya shared.

Sisa yang lainnya dapat digunakan simultan tanpa maslah / mendisable slot lainnya.



Pada gambar diatas juga terlihat motherboard ini memiliki 1 buah onboard header USB2. Serta adanya chip Nuvoton NCT6687D yang bertugas menangani SuperIO seperti kontrol kipas, LPC, voltage monitoring, dll.

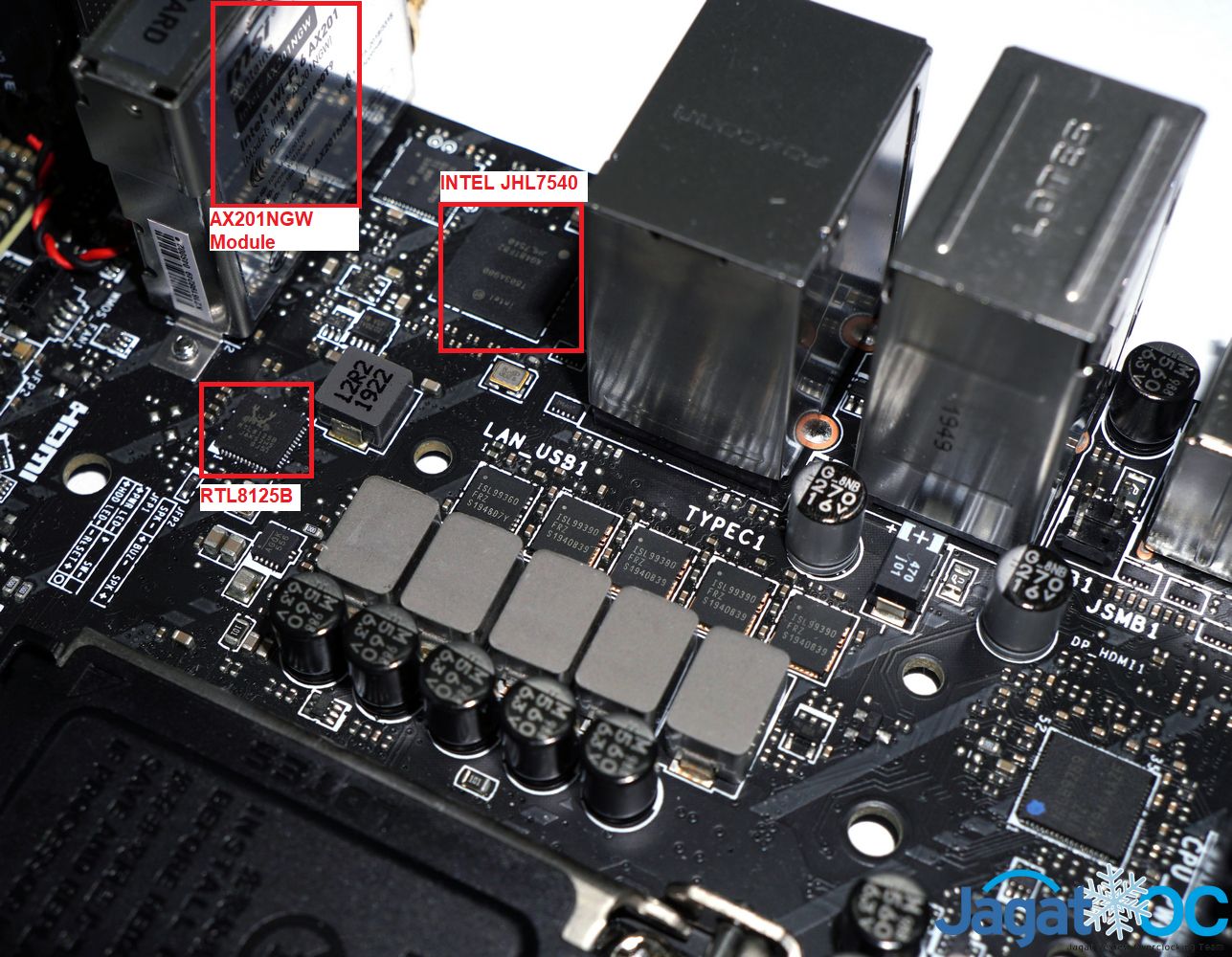

2.5Gbps LAN / Wi-Fi 6 / Thunderbolt 3



Pada gambar diatas bisa terlihat IC Realtek RTL8125B sebagai ethernet / LAN 2.5Gbps controller. Serta modul Intel AX201NGW sebagai interface dari teknologi Intel CNVi yang menyediakan konektivitas wireless Wi-Fi 6 (802.11ax) 2.4 Gbps serta Bluetooth 5.1.

Dipinggir terlihat sebuah IC dari Intel lagi yaitu Intel JHL7540 sebagai Thunderbolt 3 Controller.

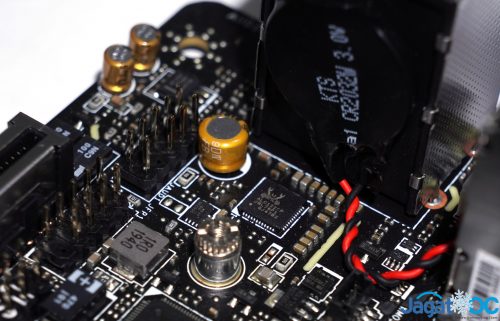

Audio

Terakhir, pada sektor audio, MSI MEG Z490I Unify menggunakan solusi dari Realtek ALC1220P. Dengan sentuhan Audio Boost 4 dari MSI, dengan Nippon Chemicon Gold Caps.

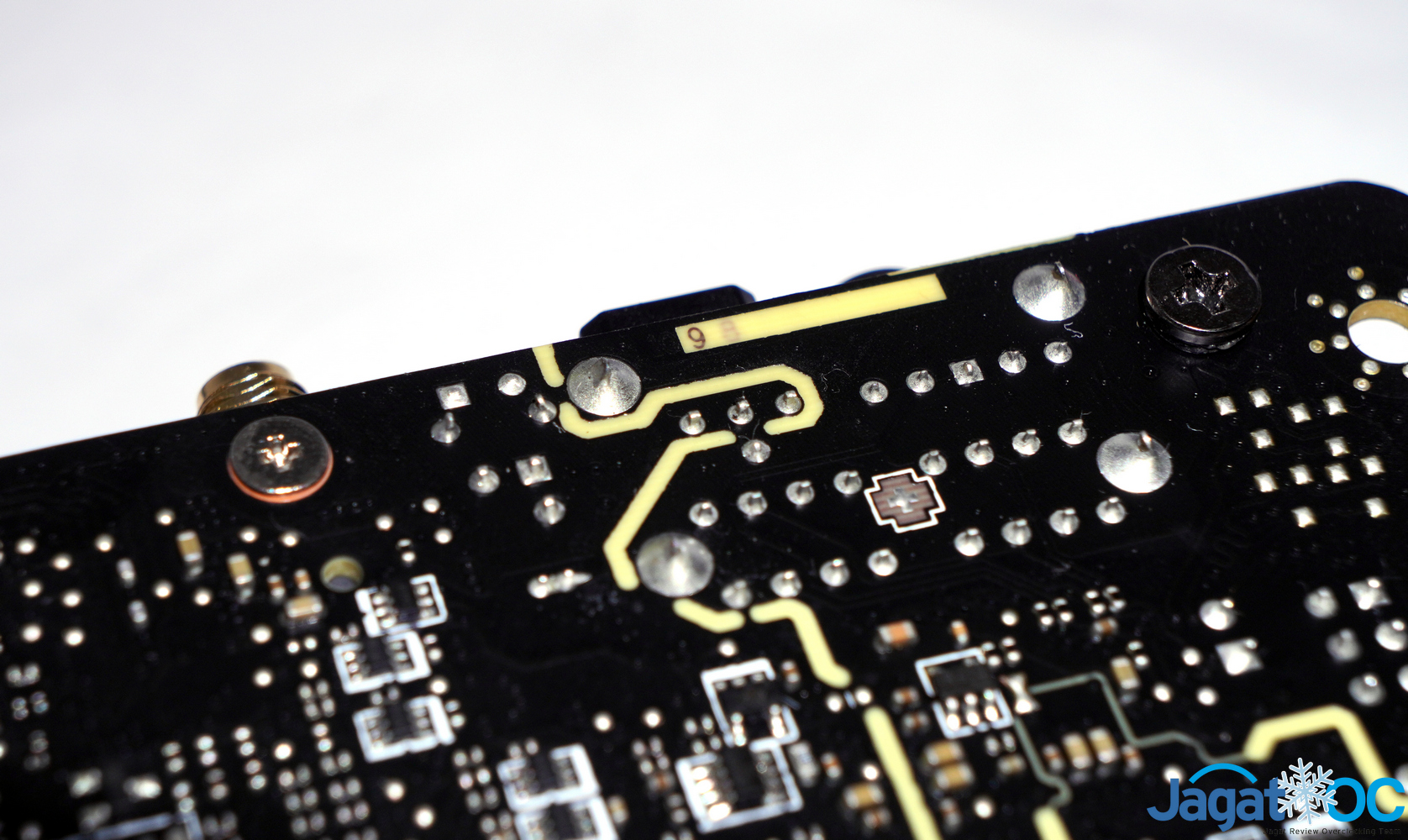

10-Layer PCB

Salah 1 hal yang membuat kami cukup terkejut adalah bahwa MSI MEG Z490I UNIFY menggunakan 10-Layer PCB!

Sesuatu yang sudah jarang kami temui. Hal ini mengingatkan kami pada motherboard legendaris lawas ASRock Z170M OC Formula.

Berikutnya: Komponen VRM
