MSI MEG Z490I UNIFY: Tampilan Fisik Board Part 2 – VRM

Mari kita coba buka sedikit heatsink yang terpasang pada motherboard ini untuk melihat beberapa komponen yang diusungnya.

Dimulai dari membuka heatsink VRM, serta melihat komponen yang menyusunnya. Dilanjutkan dengan komponen pendukung lainnya.



VRM (Voltage Regulator Module)

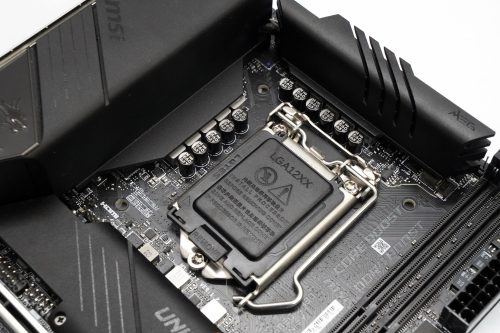

Heatsink VRM berbentuk blok besar berwarna hitam, hingga ke menutupi bagian atas I/O port belakang. Heatsink yang tidak banyak memiliki sirip/fins, dan ukuran total yang agak kecil sejenak membuat kami bertanya tentang kemampuan dari solusi pendinginan VRM-nya.

Namun, MSI MEG Z490I Unify menggunakan Power stages yang cukup efisien.



VRM Cooler & Active Fan

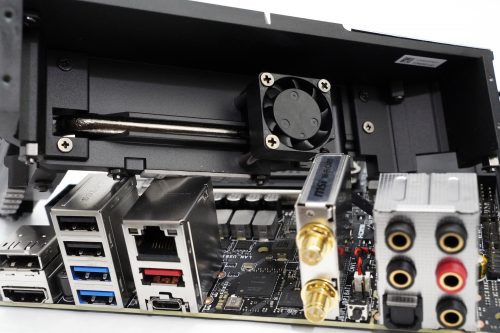

Inilah kipas yang kami bilang sebelumnya, dan menjadi alasan mengapa ada lubang ventilasi pada I/O backpanel.

Namun kami melihat bahwa kipas ini hanya menyembur heatpipe serta blok heatsink, tanpa adanya sirip pendingin tambahan, membuat kami sempat meragukan efektivitas active cooling yang ada di sini.

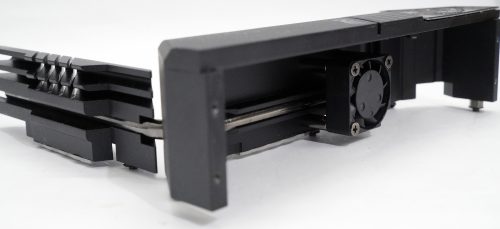

Bisa dlihat heatsink bagian atas & samping tersambung dengan heatpipe yang cukup besar.

Thermal pad yang diberikan MSI pada heatsink VRMnya kali ini diklaim memiliki konduktivitas thermal yang lebih baik, setidaknya di kelas 7 W/mK. Ini nantinya akan membantu

pelepasan panas dari dari mosfet ke heatsink secara lebih efisien.

VRM Components

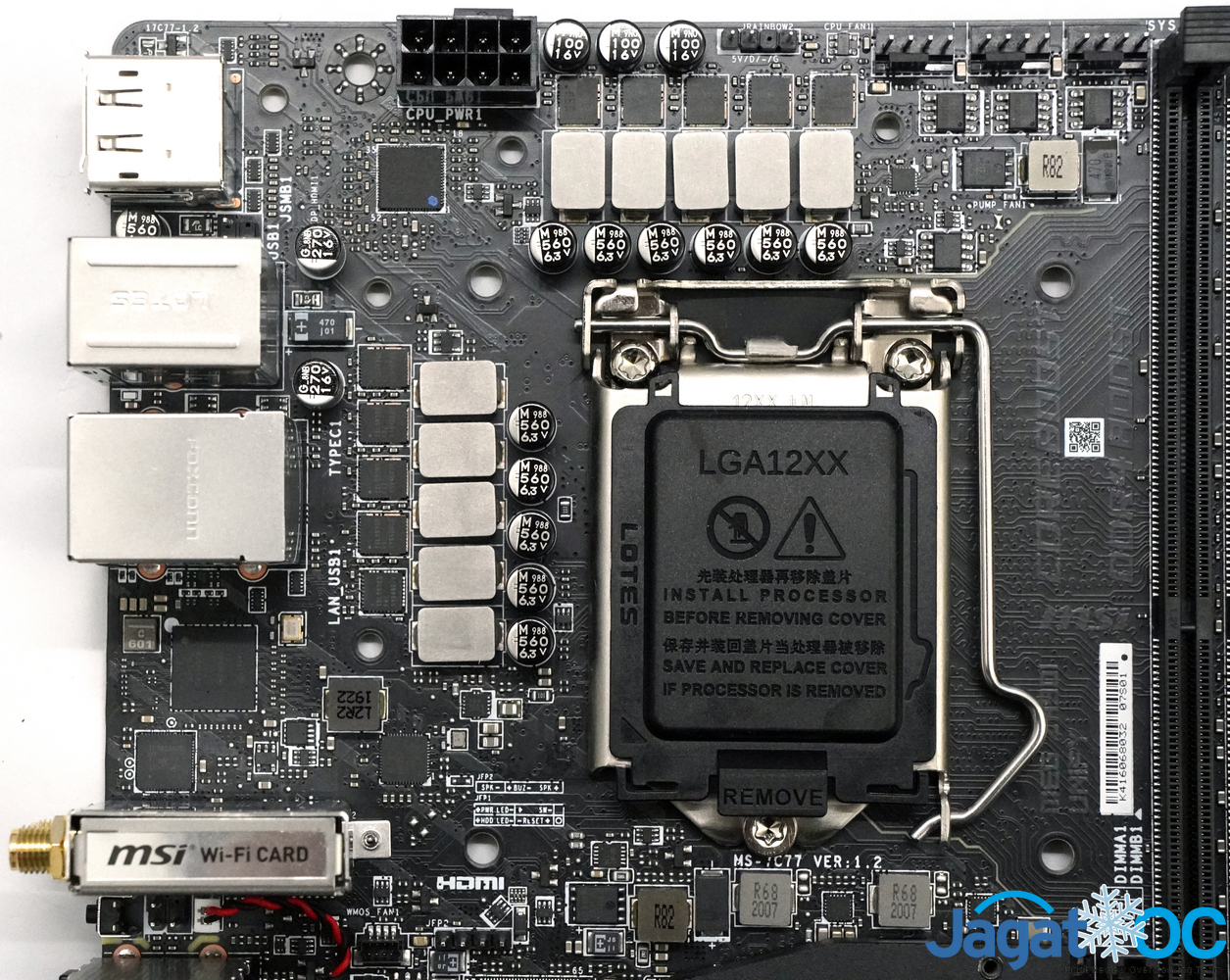

Setelah heatsink VRM dibuka, terlihat komponen yang menyusun VRM motherboard ini, serta beberapa chip pendukung lainnya untuk fungsi & fitur dari MSI MEG Z490I Unify. Mari kita lihat satu persatu.

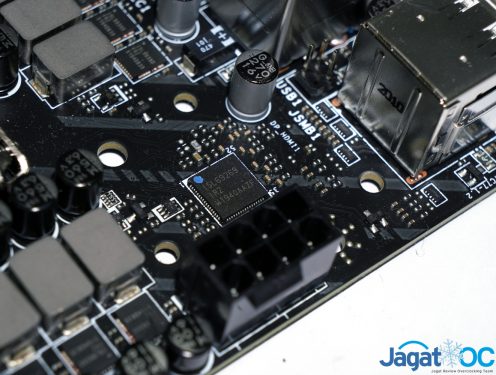

Controller – Intersil ISL69269



Dimulai dari controller VRM. Motherboard ini menggunakan VRM Controller dari Intersil ISL69269, sebuah VRM controller yang bisa menangani output hingga 12-phase yang bisa dibagi ke beberapa rail. Tidak ada PWM Doubler pada motherboard ini.

Nampak dari konfigurasi yang ada, CPU VCore rail akan ditangani direct 8-phase, sedangkan ada 2 rail lain seperti System Agent (SA) Voltage + Integrated Graphics (GT) Voltage. (Membuat konfigurasi motherboard ini menjadi 8+1+1 untuk CPU VCore + SA + GT)



MOSFET / Power-Stage

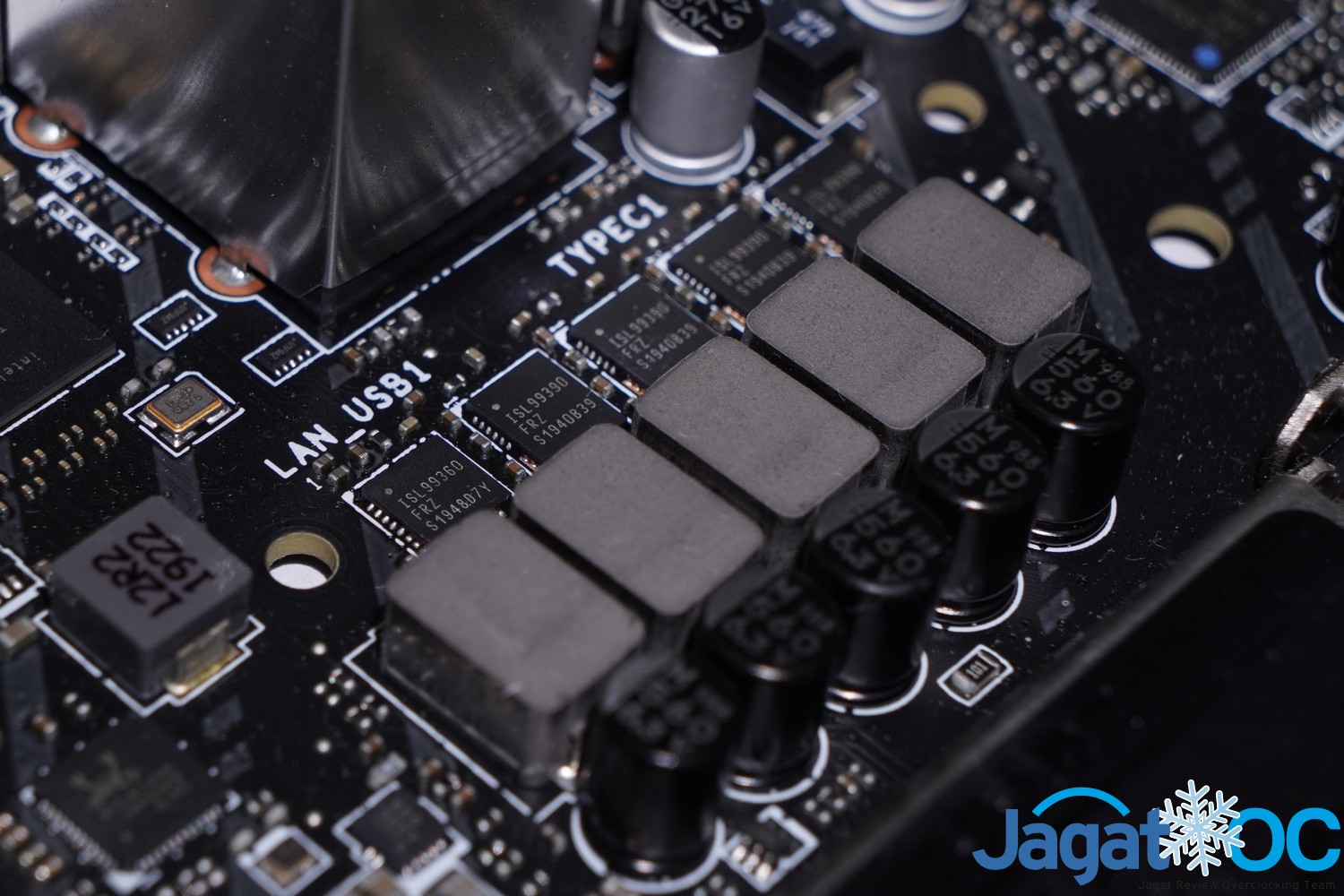

MSI MEG Z490I Unify menggunakan SPS (Smart Power Stage) dari Intersil, yang merupakan salah satu teknologi power stage terbaru saat ini dengan efisiensi lebih baik dari generasi lalu. Penggunaan power stage seperti ini berpotensi menekan switching loss dari VRM  serendah mungkin sehingga pengoperasian menjadi lebih efisien, dan suhu operasi juga lebih rendah.

Smart Power Stage yang digunakan ada 2 jenis:

1. ISL99390 dengan rating 90A per Power Stage (8 Untuk CPU VCore Voltage, 1 untuk CPU GT Voltage)
2. ISL99360 dengan rating 60A per Power Stage (1 Untuk CPU SA Voltage)

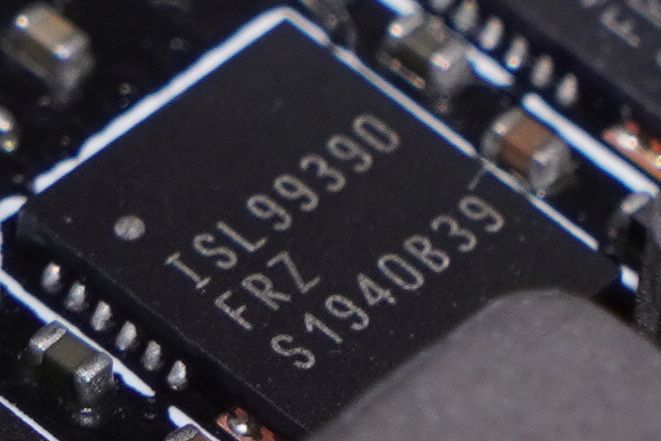

ISL99390 – 90 A



ISL99360 – 60 A



MOSFET – DRAM VOLTAGE

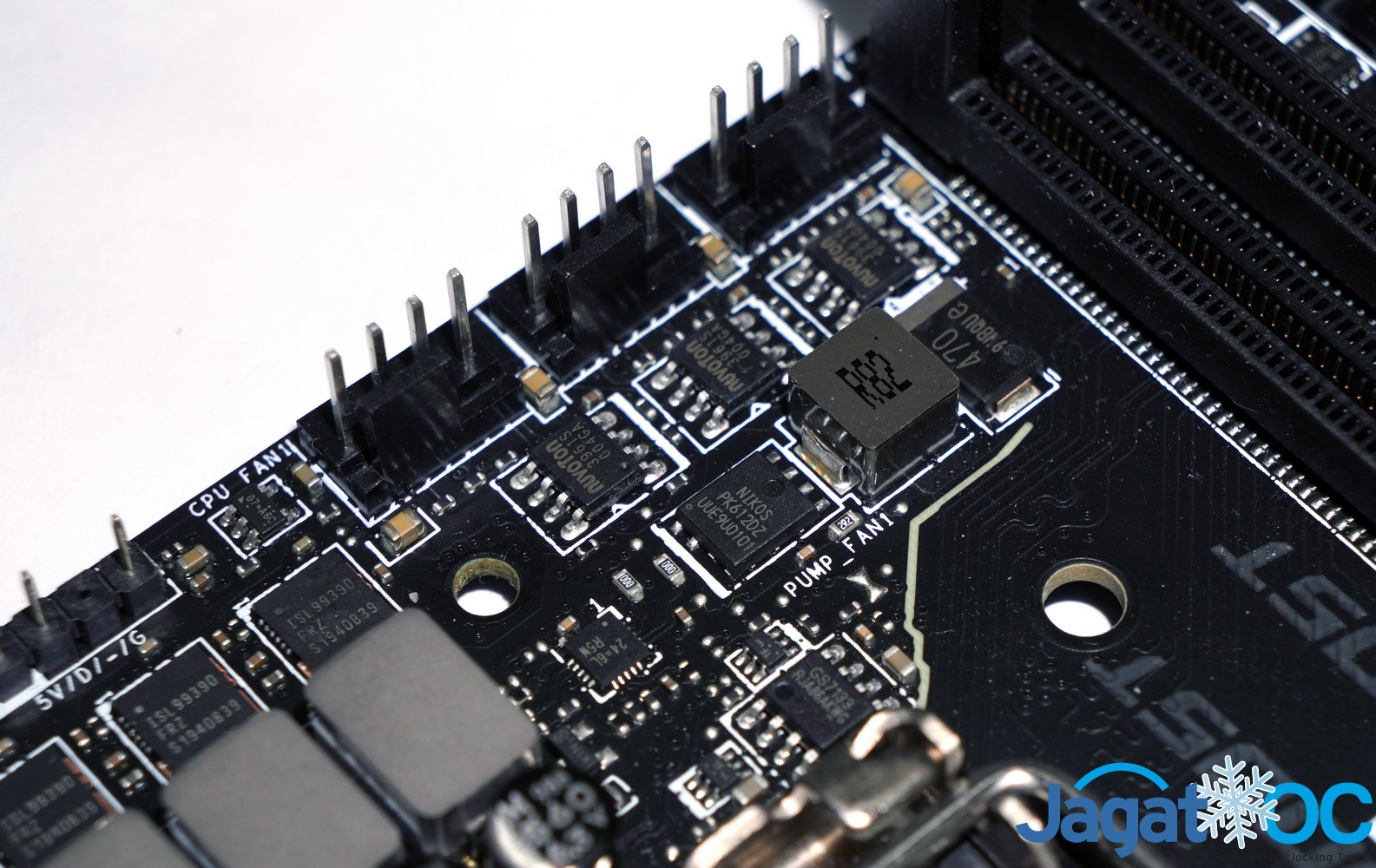

Pada gambar dibawah terlihat sirkuit VRM 1-phase untuk RAM, dengan mosfet Nikos PK612DZ.

Ada juga 3 buah Nuvoton NCT3961S sebagai fan driver dari 3 buah konektor fan 4Pin.



Halaman berikutnya : BIOS
