in: Budget OC - Review | March 11, 2016 | by: Alva "Lucky_n00b" Jonathan

Hands-on Review & Overclocking Athlon X4 845: Carrizo Murah Tanpa IGP

Overclocking X4 845: Hanya bisa lewat BCLK

Athlon_X4_845

Seperti yang kami bahas di beberapa halaman sebelumnya, AMD Athlon X4 845 bukan prosesor seri-K, sehingga melakukan tuning dan overclocking prosesor ini HANYA bisa dilakukan dengan BCLK (bus speed).

Mungkin, satu-satunya overclocking yang bisa Anda lakukan tanpa menaikkan BCLK adalah overclocking RAM, hingga ke 2133Mhz. Jika Anda ingin nilai di atas ini, Anda perlu menaikkan BCLK.

Overclocking BCLK: Punya Limitasi

Max_FreqOverclocking BCLK para praktiknya merupakan hal sederhana. Misalnya pada BIOS ASUS Crossblade Ranger di atas ini kami hanya perlu ‘menggeser’ nilai APU frequency ke nilai yang diinginkan.

Berapa kisaran nilai BCLK yang bisa dilakukan akan ditentukan banyak faktor, tapi yang jelas kami perlu memberi tahu bahwa kadang-kadang Driver SATA AHCI Controller pada OS tidak mau start ketika BCLK di-OC lebih dari 110Mhz, dan ada yang pernah melaporkan bahwa nilai 105Mhz merupakan nilai paling aman untuk melakukan OC BCLK supaya tidak terlalu mengganggu periferal lain(SATA, USB, dan lain-lain).

Meski demikian, tidak jarang ada overclocker yang rela menggunakan mode SATA IDE, untuk mendapat BCLK lebih tinggi, 120Mhz-an misalnya.

Lalu bagaimana dengan sistem kami? Berikut hasil eksperimen-nya:

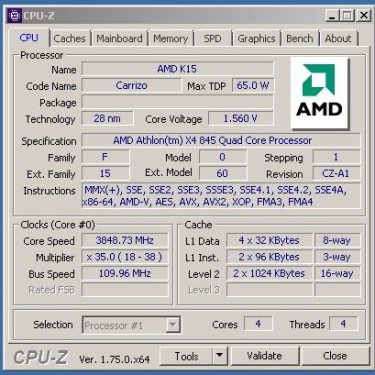

BCLK 110Mhz+ di BIOS: CPU Multi turun Ke 35x

BCLK110_MultiDrop

Nilai Turbo Core maks kami ada membuat CPU multiplier bekerja di angka 38x, namun setiap kali kami menjalankan BCLK 110Mhz ke atas, Nilai CPU Multiplier selalu drop ke 35x!

Ini membuat BCLK sistem kami maksimal diset ke 108-109Mhz, untuk mendapat CPU clock sekitar 4.1Ghz, namun kestabilan di clock ini sangat sulit didapat.

Error_155V_4100

Meski sudah menggunakan VCore 1.56V (sekitar 0.1V lebih tinggi dari keadaan default), kami seringkali gagal menjalankan benchmark dan berbagai aplikasi pada kecepatan 4.1Ghz. Biasanya kecepatan 4.1Ghz baru bisa kami tembus dengan VCore 1.6V ke atas. Kami mengganggap nilai 1.6V ini berbahaya untuk digunakan harian, sehingga kami membatalkan niat kami untuk memberikan nilai VCore lebih dari 1.6V.

screen030

4.1Ghz, sudah meminta 1.6V ?



Bisa jadi prosesor yang kami terima tidak memiliki kemampuan overclock yang bagus, namun tingginya permintaan VCore saat clockspeed hanya 4.1Ghz ini semakin menunjukkan bahwa kemungkinan desain excavator ini tidak dioptimalkan untuk berjalan di clockspeed besar seperti saudara lamanya, ‘Kaveri’ dan ‘Richland’. Proses fabrikasi 28nm high-density yang digunakan AMD nampak menunjukkan limitasi-nya di sini.



BCLK terlalu tinggi: OS Timer Error

BCLK_timerError

Kami juga mendapat bahwa setting BCLK yang tidak stabil berpotensi membuat timer pada OS menjadi error. Walau kami menemukan cara untuk mengatasi timer error ini, yakni:

  • Masuk ke Command Prompt(dengan admin rights)
  • Ketik: bcdedit /set useplatformclock true
  • Reboot



Lalu, setting overclock apa yang akan kami jalankan? Berikut penjabarannya:



1) Setting 1: OC DRAM ke DDR3-2133Mhz via XMP (a.k.a D.O.C.P di motherboard ASUS)

X4_845BIOS_01

Setting pertama kami sangat mudah, dan mungkin tidak bisa dibilang hasil ‘overclock’, karena yang kami lakukan hanyalah mengaktifkan RAM XMP Profile yang dikenali sebagai D.O.C.P di ASUS. Semua voltase dan opsi lain AUTO



2) Setting 2: OC BCLK ke 105Mhz. CPU @ 3.98Ghz, DRAM DDR3-2240Mhz 11-13-13-35

X4_845BIOS_04

X4_845BIOS_06

X4_845BIOS_05

Setting kedua ini lebih menarik, kami menjalankan BCLK di 105Mhz(karena alasan kestabilan), dan berarti mengubah kecepatan prosesor ke 3.98Ghz, NB di 1360Mhz, dan  menjalankan RAM-nya di DDR3-2240Mhz.

Pada setting ini kami memberikan nilai 1.5V pada VCore prosesor, dan sekitar 1.2V pada VDDNB untuk menjaga kestabilan.

Berikut kecepatan sistem kami saat di-overclock:

OC2_BCLK

Nah, sistem sudah di-overclock. Saatnya melakukan pengujian performa!
