Intel Skylake Basic Overclocking Guide Part 1: CPU & RAM OC

Reading time:
September 4, 2015

Uji OC: CPU

Kami akan menguji singkat OC CPU Core i7-6700K dengan benchmark Cinebench R15. Setting OC yang akan kami coba sangat sederhana, yakni mencoba meng-OC CPU dari 4 Ghz(default), ke 4.5Ghz.

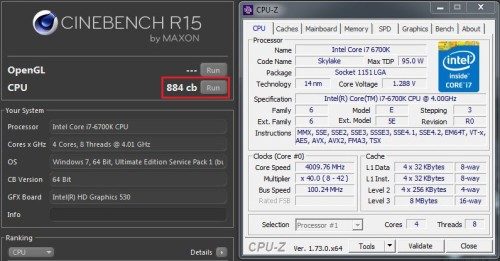

Cinebench R15(default): 884 cb

Skylake_OC_CINEBENCHDEF



Setting (Gigabyte)

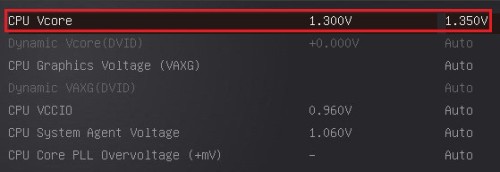

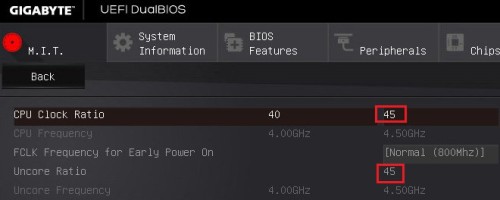

Skylake_OC_CINEBENCH4500_GBT_1 Skylake_OC_CINEBENCH4500_GBT_2



Keterangan:

Set CPU VCore ke 1.35V, Set CPU Clock Ratio ke 45, set Uncore (a.k.a Ring) Ratio ke 45.



Setting (MSI)

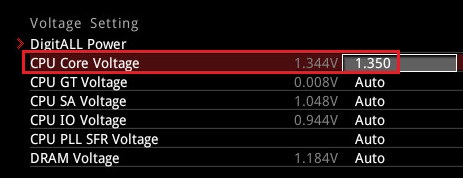

Skylake_OC_CINEBENCH4500_MSI_2

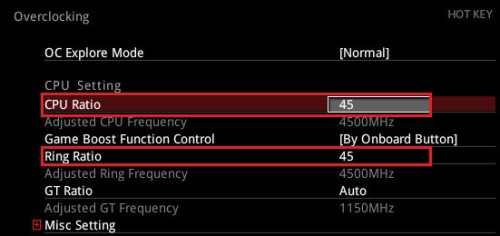

Skylake_OC_CINEBENCH4500_MSI_1

Keterangan:

Set CPU Core Voltage ke 1.35V, Set CPU Ratio ke 45, set Ring Ratio ke 45.

Hasil: Cinebench R15 @ 4.5Ghz (989 cb)

Skylake_OC_CINEBENCH4500

Pada kedua motherboard, overclocking benar-benar bisa dilakukan dengan mudah, hanya mengubah tiga variabel: CPU Ratio, Ring Ratio, dan VCore.



Uji OC: RAM

Melakukan overclocking pada RAM dapat meningkatkan performa sistem saat ada aplikasi/benchmark yang cukup sensitif terhadap memory bandwidth. Kami menguji sistem yang kecepatan CPU-nya sama (4 Ghz), lalu membandingkan hasil Intel XTU Benchmark-nya antara kecepatan RAM Default dengan kecepatan RAM yang sudah dituning ke DDR4-3000.

Intel XTU Benchmark(Default, DDR4-2133 CL15-15-15-36) – 1178 Marks

Skylake_OC_XTU_DEF

Setting OC (Gigabyte)

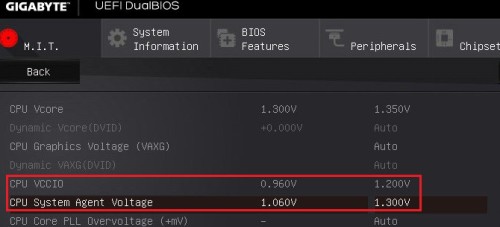

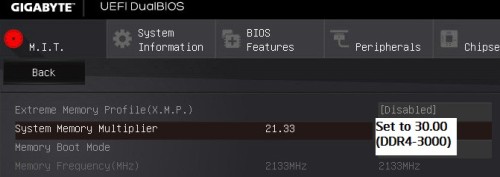

Skylake_OC_XTU_DDR43000_GBT_1 Skylake_OC_XTU_DDR43000_GBT_2 Skylake_OC_XTU_DDR43000_GBT_3



Keterangan:

  • Set System Memory Multiplier ke 30.00 (menghasilkan DDR4-3000)
  • Set CPU VCCIO ke 1.2V, Set System Agent Voltage ke 1.3V
  • Set Timing ke 16-18-18-36 (CAS Latency-tRCD-tRP-tRAS)



Setting (MSI)

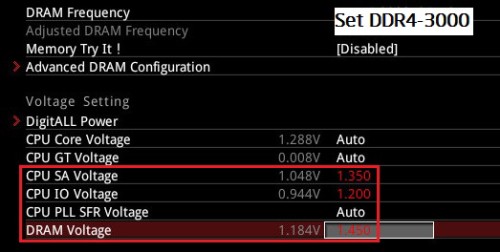

Skylake_OC_XTU_DDR43000_MSI_1 Skylake_OC_XTU_DDR43000_MSI_2

Keterangan:

  • Set DRAM Frequency ke DDR4-3000
  • Set CPU VCCIO ke 1.2V, Set System Agent Voltage ke 1.35V
  • Set Timing ke 16-18-18-36 (tCL-tRCD-tRP-tRAS), Command Rate 2, tRFC 350

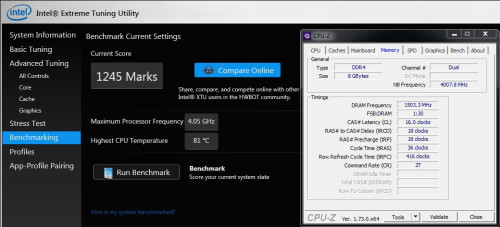

Hasil: Intel XTU Benchmark(DDR4-3000 CL16-18-18-36) – 1245 Marks

Skylake_OC_XTU_DDR43000



Kesimpulan dan Tips

Dengan memahami berbagai variabel yang ada pada Skylake, kita bisa mencari variabel mana yang bisa ditingkatkan untuk mencari performa lebih tinggi. Tentu, hasil pencapaian Anda akan bervariasi bergantung dengan kualitas prosesor. Namun, dengan optimalisasi yang tepat, Anda bisa mendapat performa lebih maksimal lagi.

Berikut ini ada beberapa tips Overclocking Skylake dari kami:

  • Skylake cukup menyukai VCore, VCore 1.35V cukup untuk beroperasi pada sekitar 4.5-4.6Ghz tergantung prosesor. Untuk setting 4.8Ghz ke atas, mungkin setting VCore 1.4V++ akan dibutuhkan.
  • Pastikan sistem pendingin Anda cukup untuk menangani suhu prosesor. Untuk mengujinya, jalankan XTU Benchmark pada sistem Anda, dan pastikan suhu maksimal saat beroperasi di XTU tidak lebih dari 65-70C.
  • Untuk kestabilan ekstra saat overclocking memori ke kecepatan DDR4-3000 atau lebih, gunakan VSA 1.3 – 1.35V, VIO 1.15-1.2V.
  • Jika Anda memiliki memori dengan rating yang tinggi(DDR4-3200 ke atas), pastikan memory controller pada CPU Anda cukup kuat untuk menanganinya. Sejauh yang kami amati di lab, kecepatan RAM DDR4-3000 s/d DDR4-3200 cukup maksimal untuk konfigurasi harian.
  • Jika Anda tidak bisa menjalankan RAM dengan kecepatan tinggi, turunkan kecepatannya dan ketatkan setting Timing-nya
  • Saat Anda berusaha memeras setting OC hingga ke Mhz terakhir, fine-tuning dengan setting BCLK adalah pilihan Anda. Yang penting, pastikan bahwa Anda sudah menghitung dengan hati-hati apa saja variabel yang naik ketika BCLK ditingkatkan, karena meningkatkan BCLK berarti meningkatkan hampir semua parameter pada sistem Anda

Semoga guide yang membahas dasar-dasar OC skylake ini dapat membantu Anda, sampai jumpa pada artikel kami yang berikutnya!

Skylake 6700k 01
See you next time!
