Eksperimen Suhu 3: A10-7870K, Overclocked to 4400Mhz, Stock Copper HSF

Dengan CPU tetap dioverclock, kami mengganti heatsink ke heatsink tembaga(copper) base. Model ini memang model lama dari CPU Phenom II X4 940BE kami, namun ini mirip dengan yang dimiliki AMD FX (dan juga dimiliki Godavari 7870K).

Berikut hasilnya:

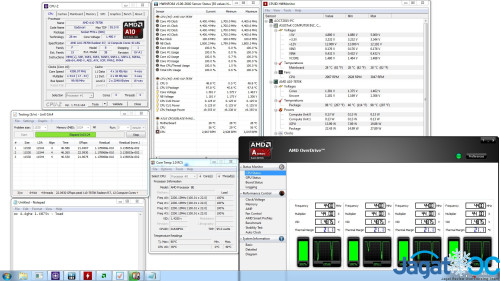

*klik untuk perbesar*

CPU Overclocked + Copper HSF, Idle

HWiNFO

• CPU 0 : 0.9 C
• CPU 0 Package: 45.6 C
• CPU(sensor dari motherboard Crossblade): 29C

Core Temp

• CPU #0: 0 C

CPUID HWMonitor

• Temperatures, Package: 46 C

AMD OverDrive

• Thermal Margin(semua Core): 70 C



CPU Overclocked + Copper HSF, Load





HWiNFO

• CPU 0 : 48.8 C
• CPU 0 Package: 97.8 C
• CPU(sensor dari motherboard Crossblade): 56C

Core Temp

• CPU #0: 49 C

CPUID HWMonitor

• Temperatures, Package: 98 C

AMD OverDrive

• Thermal Margin(semua Core): 21.1 C



Pada saat ini, kami sudah tidak mempedulikan sensor yang jelas tidak akurat, dan berfokus pada 2 sensor yang masih menunjukkan angka masuk akal: Sensor CPU motherboard Crossblade, dan AMD OverDrive Thermal margin.

Suhu saat ini memang normalnya lebih bagus dari suhu pengujian halaman sebelumnya dengan HSF yang agak jelek, sehingga AMD OverDrive menunjukkan Thermal margin 21C, sedangkan suhu Socket ada di 56C.

Namun coba bandingkan dengan pengujian sebelumnya pada saat Load:

Stock HSF Alu:

• Sensor Mobo: 66 C
• Thermal Margin: 6.9 C



Stock HSF Copper

• Sensor Mobo: 56 C
• Thermal Margin: 21.1 C



Ini yang kami rasakan di halaman sebelumnya, bahwa sensor Thermal Margin pada AMD Overdrive kemungkinan besar tidak dibuat dalam skala Celcius. Berasumsi suhu sensor mobo akurat di 66 C lalu Thermal marginnya 6.9C, harusnya pada saat sensor mobo menujukkan angka 56 C, Thermal Margin AMD Overdrive menunjukkan angka 16.9 C, BUKAN 21 C.

Ini sangat wajar terjadi jika si Thermal Margin pada AMD Overdrive dibuat berdasarkan pembacaan TCTL yang memang tidak dibuat dalam skala Celcius.



Nah, sayangnya kami belum mendapat kasus dimana kami membuat thermal margin mencapai suhu maksimal (TCTL_Max). Mari uji hal ini di halaman berikutnya!
