Analisis Boost Clock NVIDIA GeForce GTX 1060: Founders Edition, Zotac AMP! Edition, dan MSI Gaming X

Reading time:
August 4, 2016

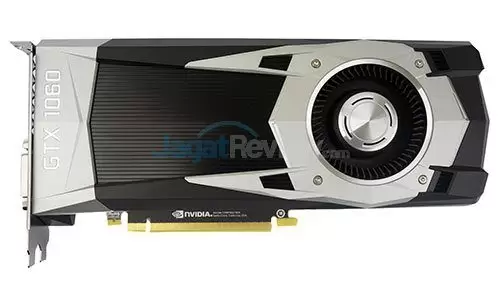

GTX1060_04

VGA NVIDIA yang terbaru untuk kelas menengah, GeForce GTX 1060, belum lama ini dirilis. Selain memiliki performa yang cukup mengesankan dibanding generasi sebelumnya, GeForce GTX 1060 masih memiliki potensi yang bisa digali. Pada uji OC singkat yang kami lakukan di artikel ini, sebuah GTX 1060 Founders Edition bisa ‘dipaksa’ berlari pada kecepatan GPU 2 Ghz atau lebih.

Namun yang menjadi perhatian kami adalah bagaimana mekanisme GPU Boost pada GTX 1060 membuat clockspeed GPU ini sangat bervariasi bergantung pada keadaan konsumsi daya dan juga suhu GPU-nya. Kondisi ini sudah pernah terjadi pada GPU generasi sebelumnya, namun variasi clock-nya tidak sebanyak GTX 1060.

GTX1060_Mhz_DEF

Anda bisa melihat di tabel di atas, kecepatan GTX 1060 sangat bergantung pada kondisi power dan juga thermal dari VGA-nya. Ini membuat kami dari JagatOC ingin melakukan investigasi lebih jauh untuk melihat sejauh mana kondisi power dan thermal tersebut mempengaruhi clockspeed GTX 1060. Kami menggunakan 3 buah VGA yang berbeda dalam eksperimen ini: GeForce GTX 1060 Founders Edition, Zotac GTX 1060 AMP! Edition, dan MSI GTX 1060 Gaming X.

Mengenal Base Clock, Boost Clock, dan Max. Boost Clock



*klik untuk memperbesar*

*klik untuk memperbesar*

Seperti yang terjadi pada beberapa generasi semenjak arsitektur Kepler rilis, GPU NVIDIA memiliki konfigurasi clock GPU yang dinamis untuk menyesuaikan dengan load dan temperatur (yang dinamai GeForce Boost Technology).Dengan ini, jika sensor pada GPU mendeteksi bahwa aplikasi yang digunakan tidak memberikan load yang berat, dan masih ada power headroom dan thermal headroom, maka si GPU akan secara otomatis meningkatkan clocknya.

Sayangnya, dengan adanya teknologi ini, nilai clock dari GPU akan memiliki beberapa ‘state’, yakni:

  • Base Clock
  • Boost Clock
  • Max. Boost Clock

Pada screenshot GPU-Z di atas, angka ‘1507Mhz’ GPU Clock merupakan Base Clock, sedangkan ‘1709 Mhz’ adalah Boost clock.

Secara teori, nilai Base Clock menurut NVIDIA adalah nilai ‘worst case’ dimana GPU digunakan semaksimal mungkin dan tidak ada thermal ataupun power headroom untuk mengaktifkan fitur Boost clock. Sedangkan Boost Clock adalah clock minimum saat teknologi Boost masih bisa aktif (yang berarti masih ada power & thermal headroom), lalu Max. Boost Clock adalah clock Maksimum yang diijinkan si GPU saat boost aktif.

Dalam praktiknya, untuk aplikasi gaming yang umum, kami jarang sekali melihat clock GPU GTX 1060 kami turun hingga ke level Base Clock Boost Clock, ataupun Base Clock. Jika anda memerhatikan screenshot GPU-Z di atas dengan seksama, anda akan melihat angka ‘1911Mhz‘ pada GPU Core Clock, dan inilah clock GPU maksimum yang akan dijumpai saat menjalankan sebagian besar game 3D.

Ada cara mudah melihat Max. Boost Clock dari GPU anda: Buka GPU-Z, lalu klik tanda tanya ‘?’ yang ada di bagian tengah kanan(ada di gambar), lalu jalankan ‘Render Test’ untuk me-load GPU. Saat render test ini aktif barulah anda bisa melihat boost clock maksimal dari VGA anda.

Pastikan anda mengenali Base, Boost, dan Max. Boost clock dari VGA anda sebelum memulai proses overclocking!



Testbed

GTX1060_Overclock

Berikut ini spesifikasi dari sistem testbed yang kami gunakan untuk menguji GeForce GTX 1060:

  • Prosesor: Intel Core i7-6700K ‘Skylake’
  • Motherboard: ASUS Maximus VIII Impact
  • RAM: HyperX Fury DDR4-2666 2x4GB
  • VGA 1: GeForce GTX 1060 Founders Edition(FE)
  • VGA 2: Zotac GeForce GTX 1060 AMP!
  • VGA 3: MSI GeForce GTX 1060 Gaming X
  • SSD: HyperX Fury 120GB
  • PSU: CoolerMaster V850
  • OS: Windows 10 64-bit

Metoda Pengujian

FSStressTest

Pengujian kami sangat sederhana, yakni menjalankan beberapa macam GPU GTX 1060 (kami menguji 3 tipe kali ini), dengan 3DMark Fire Strike Stress Test, lalu mencatat clockspeed-nya menggunakan GPU-Z logging.

Secara spesifik, kami ingin melihat sejauh mana perubahan terhadap suhu dan juga Power & Thermal Limit pada utility seperti MSI Afterburner bisa mempengaruhi kondisi clock pada VGA card. VGA akan dijalankan pada keadaan:

  1. Fan dan Power & Thermal Limit AUTO
  2. Fan 100%, Power & Thermal Limit AUTO
  3. Fan 100%, Power & Thermal Limit MAX

Disini kami tidak mencatat perbedaan pada benchmark game, karena variasi clockspeed ini baru muncul setelah pengujian sudah berjalan setidaknya 5-10 menit. Namun, tentunya rata-rata clockspeed yang lebih tinggi menandakan performa lebih baik.



Baik, mari mulai!
