Hands-on + Teardown

Box

Board



Backpanel I/O

Pada bagian I/O Motherboard ini terdapat:

1x Display Port Output

2x HDMI Output

4x USB 3.1 Gen 1

2x USB 3.1 Gen 2 (Port Merah)

1x RJ-45 Port

2x Wi-Fi Antenna

3x Audio Jack



PCH Heatsink:



Expansion Slot



Clear CMOS Jumper

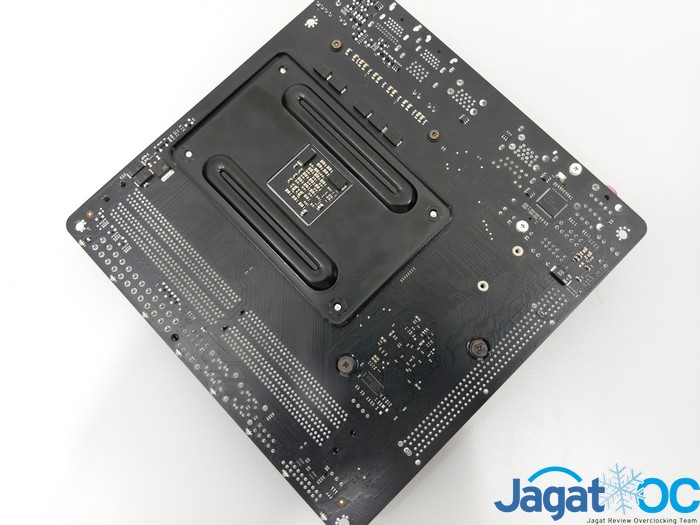

Dismantle Motherboard:

Pada bagian layout motherboard ini, sangat terlihat bahwa motherboard ini memiliki layout yang lazim kita lihat di motherboard M-ITX lain nya. Dengan layout motherboard seperti ini penampilan motherboard Gigabyte B450i Pro Wi-Fi ini terlihat jauh lebih menarik dari pendahulu nya AB350N Gaming Wi-Fi

VRM – Quick Overview

VRM (Voltage Regulator Module) merupakan salah satu bagian utama dari motherboard yang bertugas untuk melakukan konversi votlase (stepdown), dan regulasi daya dari input voltage menjadi voltage yang dibutuhkan oleh sistem. Tugas konversi dan regulasi daya dari VRM ini harus dapat dilakukan secara konstan, dan disisi lain nya melakukan konversi tersebut akan menghasilkan ‘loss’ berupa panas. Sehingga untuk VRM dapat melakukan konversi dan regulasi daya yang bersih secara konstan kepada komponen yang terdapat di motherboard diperlukan lah komponen VRM yang mumpuni dan tidak lupa juga sistem pendinginan VRM yang mumpuni.

Berikut ini adalah komponen VRM yang terdapat pada Gigabyte B450i Pro Wi-Fi:

Gigabyte B450i Aorus Pro Wi-Fi ini menggunakan konfigurasi VRM 4+2 Phase (4 CPU + 2 SOC), Suplai daya yang diberikan untuk VRM CPU ini akan diberikan oleh 1 buah 8 Pin EPS 12v.

Berikut ini adalah detail MOSFET & PWM Controller yang digunakan pada VRM CPU

Gigabyte B450i Pro Wi-Fi ini menggunakan 6 buah mosfet dari International Rectifier IR3556M yang bekerja sebagai 6 phase. Dengan menggunakan IR3556M maka secara teori per phase motherboard ini dapat menangani load hingga 50A pada efisiensi ‘peak’ mosfet tersebut.

Kemudian untuk mengontrol 6 phase VRM, motherboard ini menggunakan IR35201 yang merupakan PWM controller 8 channel. Pada motherboard ini IR35201 yang digunakan dikonfigurasikan untuk bekerja pada mode 4+2.Dengan konfigurasi VRM 4+2 ini maka motherboard Gigabyte B450i Aorus Pro Wi-Fi ini dapat menangani load 200A untuk CPU Core.

Untuk mendinginkan VRM, Gigabyte Aorus menggunakan heatsink VRM CPU yang cukup massive untuk motherboard M-ITX, Kami sendiri cukup senang melihat heatsink ini, karena ini merupakan improvisasi dari pendahulunya AB350N Gaming Wi-Fi yang hanya menggunakan heatsink sangat kecil.
