Overclocking Review: Gigabyte AORUS AX370-Gaming 5

Reading time:
April 7, 2017
GBT_X370_AORUSGaming5png

Kurang lebih satu bulan lalu, AMD ‘menggebrak’ Dunia IT dengan peluncuran prosesor terbaru mereka, AMD Ryzen. Peluncuran Ryzen menandakan kembalinya AMD di segmen high-performance Desktop CPU, dan juga kemunculan sebuah platform baru, yakni Platform AM4. Nah, pada kesempatan kali ini, kami ingin membahas sebuah motherboard yang sudah menjadi basis berbagai pengujian prosesor AMD Ryzen kami sejak awal bulan lalu, yakni Gigabyte AORUS AX370-Gaming 5.

Mengenal Platform AM4 Secara Singkat

AM4 Platform_2

Prosesor AMD Ryzen, merupakan sebuah prosesor yang memiliki berbagai inovasi dan teknologi tercanggih dari AMD, dan menjadi penerus AMD FX-series di socket AM3/AM3+, dan juga AMD APU di socket FM2+. Ryzen akan menggunakan sebuah platform baru yang bernama AM4, yang didesain untuk menjadi platform AMD selama beberapa tahun ke depan, dan diklaim akan mendapat support dari AMD setidaknya hingga tahun 2020.

AM4 dirancang dengan fokus utama untuk menjadi platform yang fleksibel untuk menangani berbagai prosesor AMD di masa datang, dan menjadikan semua platform AMD dari kelas low-end APU hingga enthusiast-class Ryzen CPU dengan 8-Core/16-thread, bahkan next-gen APU ‘Raven Ridge’ menjadi satu soket saja. Ini diijinkan dengan membuat semua CPU AMD sejak Bristol ridge menggunakan desain SoC (system on chip), dimana setiap CPU sudah memiliki basic IO functionality, sehingga peran chipset pada motherboard adalah salah satunya menjadi semacam ‘extender‘ kapabilitas I/O.

[caption id="attachment_12538" align="aligncenter" width="342"]RyzenSimpleIODiagram AMD Ryzen CPU IO – PCIe/M.2 expansion port[/caption]

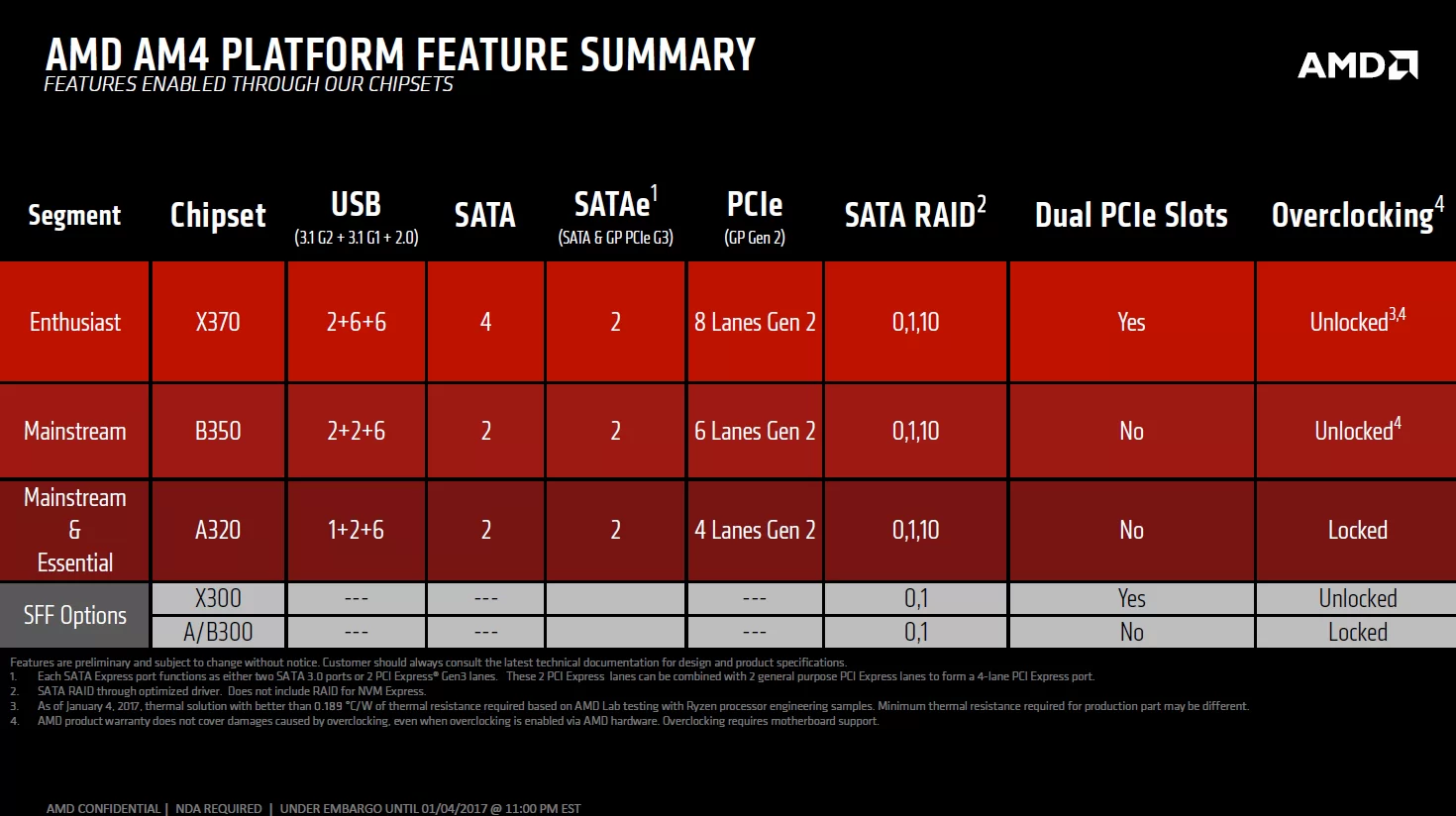

Anda bisa melihat spesifikasi I/O yang tersedia pada CPU AM4, dan juga yang disediakan motherboard pada tabel di bawah ini:

*klik untuk memperbesar*

AM4_Chipset_2 AM4_Chipset

Secara singkat, CPU AMD Ryzen memiliki komponen IO sebagai berikut:

  • DDR4 Dual-channel controller
  • 4x USB 3.1 Gen1 (a.k.a USB 3.0)
  • 16x PCIe 3.0 untuk interkoneksi GPU (bisa jadi 8x + 8x bergantung motherboard)
  • 4x PCIe 3.0 untuk menangani Storage (bisa menjadi 4x NMVe atau 2x NVME + 2 SATA)
  • 4x PCIe 3.0 untuk komunikasi ke Chipset (X370, B350, A320, dsb)

Selain spesifikasi IO, chipset di AM4 akan menentukan apakah motherboard-nya nanti mendukung overclocking. AMD sendiri membuka semua kemampuan overclocking pada semua Ryzen CPU, namun chipset yang diijinkan untuk melakukan overclocking hanya dibatasi pada chipset X370, X300, dan B350.

A320 tidak diijinkan melakukan OC. Tentu ini dilakukan dengan pertimbangan keamanan, karena motherboard dengan chipset A320 kemungkinan besar akan didesain dengan fokus pada aspek budget, membuat sebagian besat komponen yang terpasang padanya memiliki spesifikasi ‘pas-pasan’.

Gigabyte AORUS AX370-Gaming 5: X370 High-end

AORUS_X370Gbt

Sesuai dengan chipset yang digunakan yakni X370, tentu motherboard ini ditujukan untuk kelas high-end yang menginginkan upgradeability dan ekspansi maksimal, serta juga kualitas komponen kelas atas untuk menunjang aspek durability. Mengingat juga Gigabyte meletakkan branding AORUS pada board ini, pastinya board tersebut dilengkapi dengan fitur-fitur khusus yang diharapkan bisa berguna bagi gamer. (Dan pastinya : Fitur untuk menambah faktor ‘bling’ seperti RGB LED :p)

Spesifikasi & Fitur

Mari lihat spesifikasi motherboard ini lebih lengkap, sesuai dengan yang dipaparkan pada website resminya:

CPU (AM4 Socket)

AMD Ryzen™ processor
AMD 7th Generation A-series/ Athlon™ processor

Chipset

AMD X370

Memory
4 x DDR4 DIMM sockets supporting up to 64 GB of system memory
Dual channel memory architecture
Support for DDR4 3200(O.C.)/2933(O.C.)/2667*/2400/2133 MHz memory modules
* Support for higher than DDR4 2667 MHz may vary by CPU.
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Onboard Graphics Integrated Graphics Processor (AMD 7th-Gen APU ONLY)
1 x HDMI port, supporting a maximum resolution of 4096×2160@24 Hz
* Support for HDMI 1.4 version.
Maximum shared memory of 2 GB
* Actual support may vary by CPU.

Audio
2 x Realtek® ALC1220 codecs
Support for Sound Blaster X-Fi MB5
High Definition Audio
2/4/5.1/7.1-channel
Support for S/PDIF Out

LAN
1 x Intel® GbE LAN chip (10/100/1000 Mbit) (LAN1)
1 x Rivet Networks Killer™ E2500 LAN chip (10/100/1000 Mbit) (LAN2)
* Teaming is not supported.
Expansion Slots
1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
* Actual support may vary by CPU.
1 x PCI Express x16 slot, running at x8 (PCIEX8)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot operates at up to x8 mode.
* Actual support may vary by CPU.
(The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.)
1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with all of the PCI Express x1 slots. The PCIEX4 slot operates at up to x4 mode when all of the PCI Express x1 slots are empty.
3 x PCI Express x1 slots
* All of the PCI Express x1 slots share bandwidth with the PCIEX4 slot. The PCIEX4/PCIEX1_2/PCIEX1_3 slot operates at up to x1 mode when the PCIEX1_1 slot is populated; the PCIEX4 slot operates at up to x2 mode when the PCIEX1_2/PCIEX1_3 slot is populated.
(The PCIEX4 and PCI Express x1 slots conform to PCI Express 2.0 standard.)

Storage Interface
1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4*/x2 SSD support)
* Actual support may vary by CPU.
1 x U.2 connector
* When the U.2 connector is populated, the M.2 connector becomes unavailable.
2 x SATA Express connectors
8 x SATA 6Gb/s connectors
Support for RAID 0, RAID 1, and RAID 10

Multi-Graphics Technology

Support for NVIDIA® Quad-GPU SLI™ and 2-Way NVIDIA® SLI™ technologies
* Actual support may vary by CPU.
Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies

USB Chipset+ASMedia® USB 3.1 Gen 2 Controller:
1 x USB Type-C™ port on the back panel, with USB 3.1 Gen 2 support
1 x USB 3.1 Gen 2 Type-A port (red) on the back panel
Chipset:
2 x USB 3.1 Gen 2 Type-A ports (red) on the back panel
6 x USB 3.1 Gen 1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
4 x USB 2.0/1.1 ports (available through the internal USB headers)
CPU:
4 x USB 3.1 Gen 1 ports on the back panel

Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x U.2 connector
1 x M.2 Socket 3 connector
2 x SATA Express connectors
8 x SATA 6Gb/s connectors
1 x CPU fan header
1 x water cooling CPU fan header
4 x system fan headers
2 x system fan/water cooling pump headers
1 x front panel header
1 x front panel audio header
1 x S/PDIF Out header
2 x USB 3.1 Gen 1 headers
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module (TPM) header
1 x CPU cooler LED strip/RGB LED strip extension cable header
1 x RGB (RGBW) LED strip extension cable header
2 x temperature sensor headers
1 x Clear CMOS jumper
1 x power button
1 x reset button
1 x Clear CMOS button
1 x OC button
2 x BIOS switches
Back Panel Connectors
1 x PS/2 keyboard/mouse port
1 x HDMI port
1 x USB Type-C™ port, with USB 3.1 Gen 2 support
3 x USB 3.1 Gen 2 Type-A ports (red)
6 x USB 3.1 Gen 1 ports
2 x RJ-45 ports
1 x optical S/PDIF Out connector
5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
I/O Controller
iTE® I/O Controller Chip
H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Overheating warning
Fan fail warning
Fan speed control

BIOS
2 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
Support for DualBIOS™
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features
Support for APP Center
* Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
@BIOS
3D OSD
AutoGreen
BIOS Setup
Cloud Station
Color Temperature
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
Smart Keyboard
Smart TimeLock
System Information Viewer
USB Blocker
USB DAC UP 2
V-Tuner
Support for Q-Flash
Support for Xpress Install
Bundle Software
Norton® Internet Security (OEM version)
Operating System
Support for Windows 10 64-bit
Support for Windows 7 64-bit
* Please download the “Windows USB Installation Tool” from GIGABYTE’s website and install it before installing Windows 7.

Form Factor
ATX Form Factor; 30.5cm x 24.4cm



Ruang Lingkup Pengujian

Seperti kebanyakan review motherboard yang pernah kami hadirkan,ulasan motherboard yang dihadirkan JagatOC di sini akan difokuskan untuk membahas potensi tuning dan fitur overclocking, serta berbagai hal yang ditawarkan oleh motherboard ini untuk membantu penggunanya mencapai performa tinggi.

Pengujian yang akan kami lakukan pada artikel ini antara lain:

  1. Pembahasan umum motherboard (tampilan, bentuk fisik, slot ekspansi, komponen ekstra yang terpasang)
  2. Analisis singkat komponen VRM(Voltage Regulator Module)
  3. Pembahasan BIOS dan Software, diprioritaskan pada fitur yang menunjang performance tuning/overclocking
  4. Uji Overclocking Singkat (baik setting manual maupun menggunakan fitur yang tersedia)
  5. Pengujian performance menggunakan benchmark sintetis dan juga Game



Testbed Specs

AX370Gaming5_Mobo_31

Berikut ini spesifikasi PC yang kami gunakan untuk menguji motherboard Gigabyte AORUS AX370-Gaming 5

Setup Utama

  • Prosesor: AMD Ryzen 7 1700
  • Motherboard: Gigabyte AORUS AX370-Gaming 5, F3 Official BIOS + F5a BIOS
  • RAM (Utama): G.Skill TridentZ DDR4-3600 CL16 4x8GB (run @ default & XMP 3200)
  • HSF: Noctua NH-U12S SE-AM4 (press kit edition with NF-F12 IPPC 2000 Fan)
  • VGA: MSI GeForce GTX 980 Ti Lightning
  • SSD (Utama, OS): Toshiba Q300 Pro 128GB SATA
  • PSU: Enermax NAXN 500W
  • HSF: Noctua NH-U12S SE-AM4 (press kit edition with NF-F12 IPPC 2000 Fan)

Hardware Tambahan

Untuk beberapa pengujian ekstra, kami juga menyertakan beberapa hardware tambahan sebagai berikut:

  • SSD Corsair Force MP500 240GB NVMe
  • HSF Stock Wraith RGB (Bawaan Ryzen 7 1700)

Software

  • OS: Windows 10 Pro 64-bit (build 14393 Anniversary Edition)
  • Driver Motherboard: Bawaan Driver Disc
  • Driver VGA: Forceware 378.49 WHQL

Baik, mari mulai!
