Overclocking Review: Gigabyte AORUS AX370-Gaming 5

Reading time:
April 7, 2017

Suhu VRM saat Overclocking



EXTRAS_Sensors

Gigabyte meletakkan banyak sensor di motherboard AX370-Gaming 5 yang bisa dimonitor baik oleh software Gigabyte SIV(System Info Viewer), maupun HWiNFO.

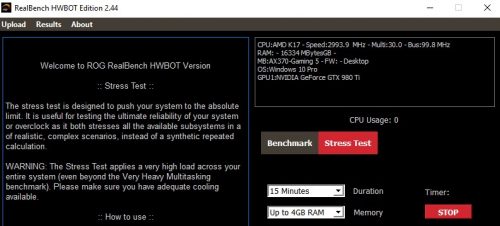

Kami mencoba untuk melakukan stress test, dan menguji apakah sensor tersebut bisa dijadikan acuan pembacaan suhu. Software stress test yang kami gunakan adalah Realbench HWBOT 2.44.

EXTRAS_StressTest

Seperti bisa dilihat di bawah ini software monitoring HWiNFO dan juga Gigabyte SIV Hardware Monitor bisa melakukan berbagai pengukuran pada sistem.

*klik untuk memperbesar*

EXTRAS_ThermalTest

Umumnya, pembacaan suhu pada prosesor AMD agak ‘problematik’ karena sensornya tidak dikalibrasi ke skala Celcius (C). Namun pembacaan pada sensor thermal pada motherboard Gigabyte (yang dibaca sensor ITE) menunjukkan pembacaan yang cukup mirip dengan sensor TCTL pada prosesor, dan pembacaannya pun nampak masuk akal (dimana suhu idle-nya sedikit di atas suhu ruang). Berikut pengujian suhu CPU dan juga VRM MOSFET saat default dan juga saat overclocked:

(suhu Ambient Ruangan adalah 26 C)

EXTRAS_CPUTEMP EXTRAS_VRMTEMP

Prosesor Ryzen 7 1700 yang kami gunakan dalam keadaan default nampak tidak memberikan load yang berarti bagi MOSFET, dan suhu MOSFET terjaga cukup baik pada angka 50 C-an, namun saat CPU di-OC dengan voltage agak tinggi yakni 1.35V di 3.9Ghz, nampak beban yang diterima VRM cukup tinggi dan membuat suhu operasionalnya meningkat menjadi 71C.

Mengingat bahwa MOSFET IR3553M yang digunakan Gigabyte masih dapat beroperasi pada suhu 100 C sekalipun, angka ini nampak masih relatif aman.





CPU VCore Loadline Calibration Test

OC_Setting_2

Loadline calibration adalah sebuah setting untuk menyesuaikan bagaimana si VRM controller mengangani load tertentu. Umumnya, akan ada perbedaan voltage antara voltase saat sistem idle, dan di-load oleh sebuah software, dan setting loadline calibration pada motherboard dapat membantu user-nya melakukan fine-tuning, seberapa tinggi atau rendah voltage yang mereka inginkan saat load.

Berikut perbedaan idle voltage vs load voltage(load dengan cinebench R15) pada beragam mode Loadline Calibration di AORUS AX370-Gaming 5:

EXTRAS_LOADLINE

Terlihat bahwa mode ‘medium’ dan ‘high’ memberikan perbedaan voltase yang minimal antara idle dan load, sedangkan mode Extreme mem-boost VCore setinggi-tingginya untuk memberikan asupan voltase dan juga current maksimal ke CPU.



DRAM Compatibility Test

DSC00501s

Kami sempat menguji beberapa RAM di motherboard ini, dan Anda bisa melihat pengujian DDR4 Compatibility test kami para artikel berikut ini (klik link untuk menuju artikel)
