Overclocking Review: Gigabyte GA-Z97X-SOC Force LN2 & GA-Z97X-SOC Force

Reading time:
August 15, 2015

BIOS

BIOS merupakan salah satu bagian yang SANGAT krusial dari sebuah motherboard. Semua setting terkait overclocking umumnya akan ditentukan dari sebagus apa BIOSnya. BIOS Gigabyte Z97X-SOC Force dan SOC Force LN2 sama persis, dan bahkan kami bisa mem-flash kedua motherboard ini dengan BIOS yang sama (kami menggunakan versi X04 untuk semua pengujian pada artikel ini). Berbicara dari segi tampilan, BIOS Gigabyte memiliki 2 buah tampilan: Tampilan ‘Smart Tweak’ yang cantik, dan tampilan Classic

Z97X_SOCForce_BIOS_HDMode
Smart Tweak Mode *klik untuk memperbesar*



Z97X_SOCForce_BIOS_01

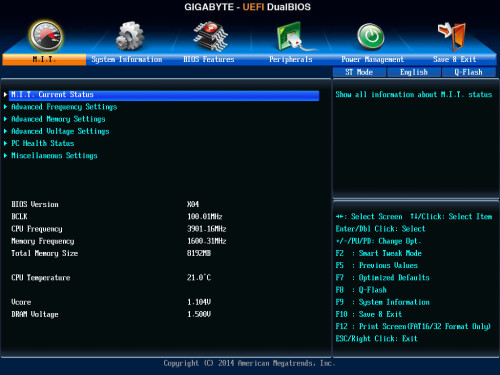

Classic Mode

Karena sudah sangat familiar dengan setting classic mode, kami akan menjabarkan semua setting BIOS dalam mode classic. Berikut ini tampilan dari berbagai setting-setting yang terdapat pada BIOS, kami juga meng-highlight beberapa bagian yang krusial untuk setting overclock

Z97X_SOCForce_BIOS_02
Untuk melakukan overclocking, men-setting VRM Loadline Calibration ke Extreme dan PWM Phase Control ke eXm Perf dapat menyiapkan bagian regulator daya untuk menghadapi daya besar. Sedikit tuning di bagian DDR PWM Switch Rate juga dapat sedikit membantu kestabilan memori saat bermain dengan voltase VDimm besar(2.1V++)
Z97X_SOCForce_BIOS_03
Tuning BCLK, CPU Mutiplier, dan Memory Multiplier dapat dilakukan di page ini
Z97X_SOCForce_BIOS_04

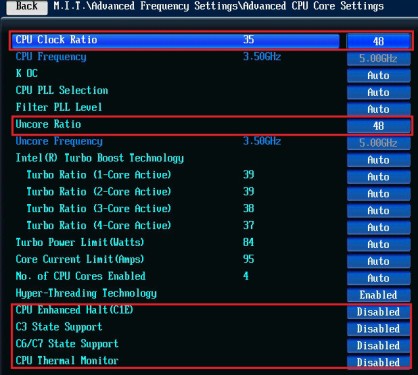

Masuk ke bagian Advanced CPU Core Setting, Kami menyarankan Anda untuk mematikan fitur power-saving CPU yang berpotensi mengganggu overclocking (C1E, C3, C6/C7, Thermal Monitor, EIST)
Z97X_SOCForce_BIOS_05

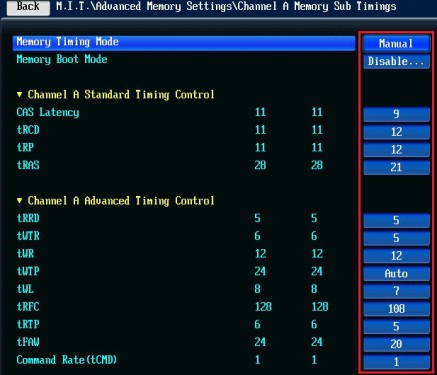

Gigabyte menyediakan sebuah page khusus untuk setting semua memory timing secara manual
Z97X_SOCForce_BIOS_06

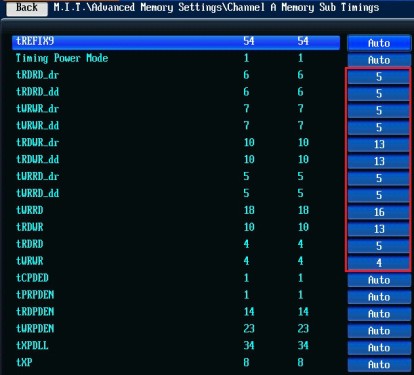

More timings..
Z97X_SOCForce_BIOS_07
Pada bagian CPU Core Voltage Control, Anda bisa menemukan SEMUA setting voltase yang terkait dengan CPU.
Z97X_SOCForce_BIOS_08
Dan ini adalah voltage DRAM (VDimm)



Gigabyte TweakLauncher(GTL) 2.0

Gigabyte GTL



Tidak puas dengan setting BIOS? Jangan khawatir – Gigabyte memberikan sebuah tool tweaking yang bisa dijalankan dari dalam OS, bernama Gigabyte Tweak Launcher. DI aplikasi ini, Anda bisa mengubah CPU Multiplier, BCLK, dan semua voltase yang ada pada sistem.

Halaman berikutnya – uji OC pada Z97X SOC Force
