Overclocking Review: Gigabyte GA-Z97X-SOC Force LN2 & GA-Z97X-SOC Force

Reading time:
August 15, 2015

Melihat Kembali: Fitur OC Gigabyte Z97 SOC Series

Bagi penggemar overclock dan PC tuning, seri SOC(Super OverClock) dari Gigabyte bukanlah sebuah hal baru. Sejak tahun 2011 lalu, motherboard Gigabyte berwarna jingga ini sudah identik dengan sebutan ‘OC series‘. Lalu apa spesialnya motherboard orange ini? Semua vendor memiliki produk yang dibuat untuk tujuan berbeda, namun Gigabyte SOC series adalah salah satu dari sedikit produk yang memang dibuat untuk competitive overclocker untuk memaksa sistemnya mencapai tingkat overclocking maksimal.

Selain menjejali motherboard dengan komponen ‘tahan banting’, Gigabyte memberikan beragam fungsi lain yang malah bisa jadi dianggap ‘aneh’ oleh pengguna awam. Mari kita lihat kembali dan bahas fitur-fitur tersebut secara singkat:



GA-Z97X-SOC Force

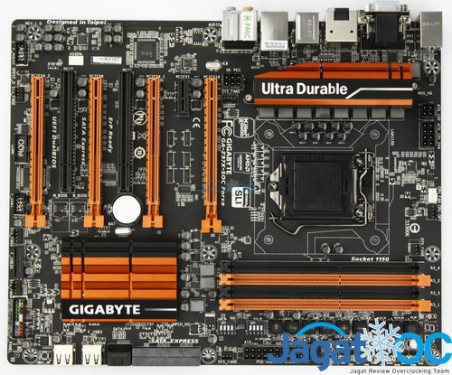

Z97X_SOCForce_06

Gagah dengan corak warna jingga-hitam, Gigabyte GA-Z97X-SOC Force memberikan semua hal yang umumnya dibutuhkan overclocker. Berikut ini penjelasannya:



Z97X_SOCForce_04
Voltage Regulator 8-phase, dimana setiap phase-nya dilengkapi MOSFET IR3553 40A – siap memberikan daya yang dibutuhkan extreme overclocker sekalipun!
Z97XSOCForce 40
IOR IR3553 MOSFET

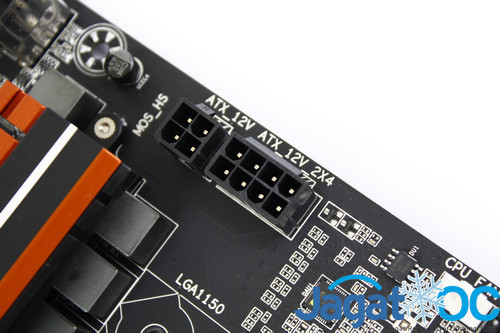

Z97X_SOCForce_01
Konektor daya untuk CPU, 8+4-pin.
Z97X_SOCForce_02
Beberapa DIP Switch untuk troubleshooting/testing, sebelah kiri untuk mematikan/menyalakan slot DIMM, sedangkan yang sebelah kanan untuk mematikan/menyalakan slot PCIe.

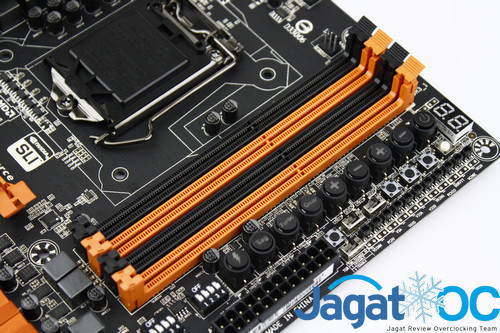

Z97X_SOCForce_03
OC Panel – PENUH dengan fungsi overclocking! Dari tombol untuk fine-tune BCLK dan CPU Ratio on-the-fly, Clear CMOS, Slow-mode, BIOS Select Switch, tempat untuk pengukuran voltase, dan lain sebagainya.
Z97XSOCForce 19B
Z97XSOCForce IDT
IDT Clock Buffer, untuk pencapaian BCLK lebih baik
Z97XSOCForce 33B
SMT-DIMM, dipercaya bisa memberikan signal lebih bersih ke DIMM

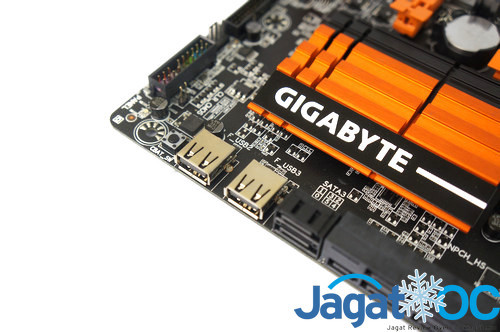

Z97X_SOCForce_11
USB Port disamping port SATA? Apa gunanya ya? *silahkan simak di bawah*

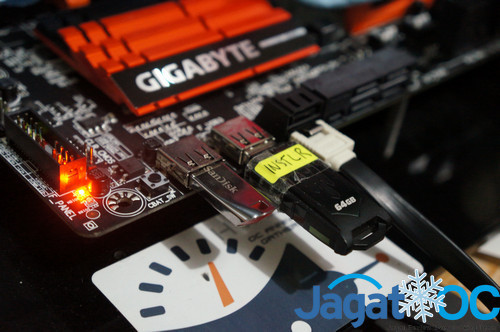

Z97X_SOCForce_16
Saat testing dan tidak ingin meraih usb di bagian backpanel, USB port di belakang ini SANGAT berguna!

GA-Z97X-SOC Force LN2



Z97X_SOCForce_07

GA-Z97X-SOC Force LN2 merupakan ‘kembaran’ dari Z97X-SOC Force ‘biasa’. Baik BIOS, dan sebagian besar layout dari motherboard ini sama persis dengan Z97X-SOC Force. Lihat perbandingan 2 board ini di bawah:

Z97X-SOCForceLN2_2
SOC Force LN2(Kiri), SOC Force (kanan)



Sudah lihat bedanya? Z97X-SOC Force LN2 hanya memiliki 2 buah DIMM, dan TIDAK memiliki HSF mounting hole.

Tanpa mounting hole untuk HSF
Tanpa mounting hole untuk HSF



Pengguna biasa akan langsung mengganggap tindakan Gigabyte ini absurd dan tidak masuk akal, namun Anda harus mengetahui bahwa ada alasan sangat mendasar mengapa hal tersebut dilakukan Gigabyte. Mereka ingin memaksimalkan desain PCB trace antara CPU dan RAM, untuk mengijinkan pencapaian konfigurasi memori setinggi mungkin. Sampai saat artikel ini dirilis, Gigabyte Z97X-SOC Force LN2 masih memegang rekor DDR3 tercepat, yakni DDR3-4620.



Halaman berikutnya – BIOS dan tool overclocking khas Gigabyte
