Overclocking Review: Gigabyte GA-Z97X-SOC Force LN2 & GA-Z97X-SOC Force

Reading time:
August 15, 2015

OC Test 1: Z97X-SOC Force

Baik, mari langsung saja uji motherboard ini untuk melakukan overclocking! Pengujian pertama kami akan dilakukan oleh Alva ‘Lucky_n00b’, menggunakan:

  • CPU: Intel Core i7-4770K
  • Motherboard: Gigabyte Z97X-SOC Force
  • RAM: G.Skill TridentX DDR3-2666CL10 2x4GB (Samsung IC)
  • CPU Cooling(LN2):k|ngp|n Dragon F1 DARK
  • PSU: Corsair AX1200i

Pengujiannya sendiri cukup sederhana, yakni mencari skor tertinggi untuk benchmark Geekbench 3, yang dipertandingkan pada stage pertama kompetisi Z97 Last Hurrah Extreme Challenge.

Persiapan

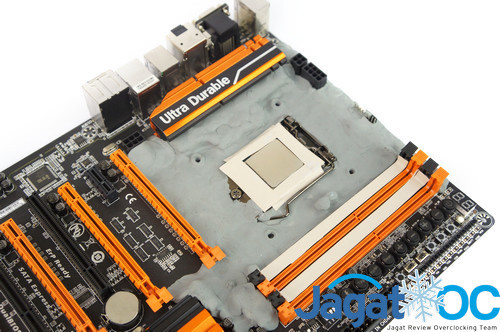

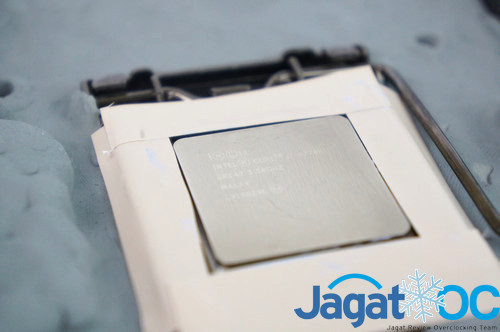

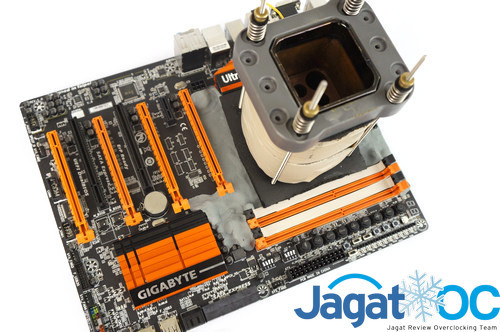

Sebelum melakukan overclocking ekstrim dengan LN2, seperti biasa motherboard-nya harus mengalami proses insulasi untuk menutup komponen-komponen vital yang berpotensi rusak karena kondensasi.

Z97X_SOCForce_08 Z97X_SOCForce_09 Z97X_SOCForce_10 Z97X_SOCForce_13 rig_n00b



Setting – BIOS

Setelah prosesor ada di suhu optimalnya (-110 C, atau minus 110 C), setting sistem bisa dilakukan dan prosesor bisa dipaksa untuk berjalan jauh di atas kecepatan standarnya. Ini adalah setting yang kami lakukan di BIOS:

*All Power saving(C1E,C3,C6,EIST DISABLED)
Advanced Frequency Settings

  • CPU Ratio: 48x
  • Ring Ratio: 48x
  • CPU Base Clock: 104.2Mhz
  • DRAM Multiplier: DDR3-2666

Memory Settings

  • Memory Boot Mode: Disable Fast Boot
  • Memory Timing: Manual
  • CAS Latency: 9
  • tRCD : 12
  • tRP : 12
  • tRAS: 21

Advanced Power Settings:

  • CPU VRIN Loadline Calibration: Extreme
  • DDR PWM Switch Rate: 350KHz
  • PWM Phase Control: eXM Perf



CPU Core Voltage Control

  • CPU VRIN External Override: 2.4V
  • CPU VCore: 1.450V
  • CPU RING Voltage: 1.450V
  • CPU System Agent Voltage: +0.500 V
  • CPU I/O Analog Voltage : +0.350 V
  • CPU I/O Digital Voltage: +0.400 V



DRAM Voltage Control

  • DRAM Voltage : 2.350 V

Kami menemukan bahwa Z97X-SOC Force kadang agak sulit untuk diset masuk ke kecepatan memori tinggi walaupun motherboard dan RAM-nya mampu. Untuk mengatasi hal tersebut, kami harus sedikit ‘memancing’ setting, yakni menggunakan divider rendah terlebih dahulu, setelah sukses booting baru kami lanjutkan setting ke bagian yang lebih tinggi. Dalam pengujian kami, ini setting yang kami lakukan:

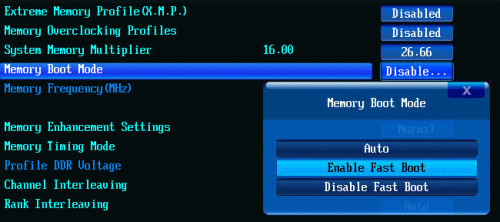

  • Boot Pertama: Memory Multiplier 26.66, DISABLE Fast Boot

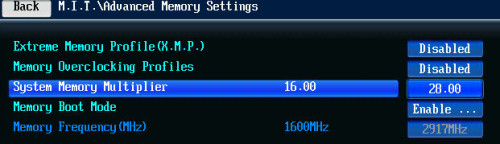

  • Boot Kedua, Memory multiplier 28.00, ENABLE Fast Boot
Z97X_SOCForce_BIOS_09 Z97X_SOCForce_BIOS_10



Dengan ‘trik’ di atas, kami bisa melakukan booting dengan kecepatan DDR3-2917 di timing agak ketat cukup mudah



CPU 6 Ghz, DDR3-2946 CL9

Seusai masuk OS, kami melanjutkan sedikit fine-tuning dengan GTL 2.0, dengan setting:

  • VCore: 1.75V
  • VRing: 1.55V
  • BCLK : 105.2 Mhz
  • CPU Ratio: 57
  • Uncore(ring) Ratio: 53

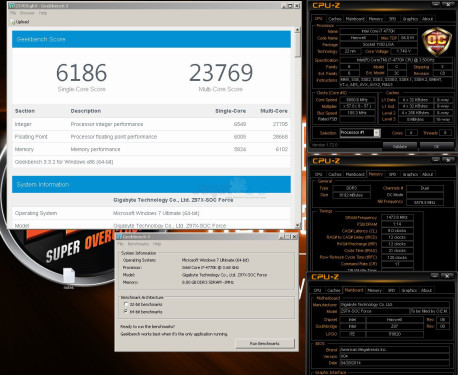

CPU i7-4770K yang kami gunakan mencapai titik maksimalnya pada kecepatan 6 Ghz. Berikut screenshot dari benchmark Geekbench 3 yang dilakukan pada 6 Ghz.

n00b_Geekbench_23769_SUBMIT
*klik untuk memperbesar*



Dan sebagai perbandingan, Geekbench 3 dalam keadaan default

n00b_Geekbench_4770k_DEF

Halaman berikutnya: Core i7-4790K + Z97 SOC Force LN2
