Kemasan & Perlengkapan



Pada bagian perlengkapan, Gigabyte memberikan :

• Driver Disc
• User Manual + Quick Install Guide
• 4 SATA Cable
• 2x Velcro Cable Ties
• I/O Shield
• SLI Connector (2-way)
• RGBW Extension cable
• 2x Thermistor cable



The Board

Berikut ini tampilan boardnya (Hi-Res, klik untuk memperbesar)

Mari lihat motherboard ini lebih dekat :



Backpanel IO

Bagian I/O Backpanel pada AX370-Gaming 5 menawarkan berbagai slot yang bervariasi. Yang menonjol disini adalah adanya Dual LAN setup (satu Killer E2500 LAN, satu Intel Gbe LAN), dan tersedianya USB 3.1 Gen2 10Gbps Port (2x Type-A, 1x Type-C). Port USB berwarna kuning di sebelah kiri adalah port USB 3.0 yang menawarkan fitur USB DAC-UP 2, serangkaian USB Port yang memiliki dedicated power design untuk berbagai periferal USB eksternal yang memakan banyak daya. Slot USB berwarna kuning ini dapat disesuaikan voltasenya lewat BIOS maupun software yang tersedia.

Chipset & Cooling

CPU Socket

Daerah sekitar socket cukup lega, nampak siap untuk menangani berbagai pendingin dengan ukuran besar.



Slot Ekspansi – DIMM



Slot Ekspansi – PCIe / M.2

Jumlah slot PCIe yang diberikan pada AX370-Gaming 5 cukup memadai. Jika Anda lihat di atas, slot yang kami tandai dengan warna merah adalah slot yang terhubung langsung ke CPU, memiliki kapabilitas PCIe Gen 3.0. Slot paling atas adalah slot utama dengan jumlah lane 16x, sedangkan slot di bawahnya memiliki jumlah lane 8x (dioperasikan bersamaan dengan PCIe yang atas, kedua slot akan berjalan pada 8x).

PCIe yang kami tandai dengan warna biru adalah PCIe Gen 2.0, terhubung dengan berbagai lane PCIe pada chipset X370. Perlu dicatat, PCIe 16x(biru) pada bagian bawah board hanya akan beroperasi di 4x (gen 2.0), itupun saat semua PCIe x1 tidak difungsikan. Jika ada beberapa Slot PCIe x1 yang dijalankan, slot PCIe 16x di bawah akan beroperasi pada x1 atau x2.



Slot Ekspansi – M.2

Slot M.2 yang ada di motherboard ini bisa beroperasi pada standar PCIe 3.0 x4, 32Gbps. Sayangnya, slot U.2 yang ada di samping slot SATA tidak akan beroperasi bila M.2 ini diisi periferal (karena sharing), dan berlaku sebaliknya.

Slot Ekspansi – SATA / SATAExpress

Gigabyte memberikan 4x Sata 6Gbps + 2x SATAe(bisa dioperasikan sebagai 4x SATA 6Gbps) untuk storage.

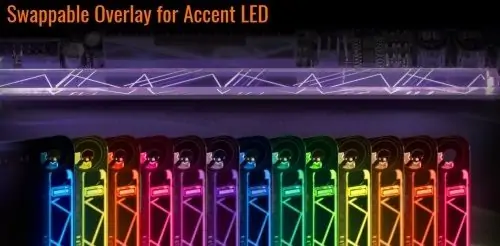

Accent LED

Untuk personalisasi ekstra, Gigabyte memberi kebebasan penggunanya untuk mendesain sendiri overlay untuk memberikan pattern Accent LED yang berbeda. Berikut ini contoh panel akrilik yang diganti (Special Thanks to Waroq Rig untuk desain overlay Accent LED-nya)
