Setting Hardware & Overclocking

Dalam melakukan pengujian performa dalam review motherboard di JagatOC, kami akan menjalankan sistem dalam dua keadaan, yang pertama adalah keadaan default(load optimized default), dan satu lagi keadaan dimana sistem ter-overclock lewat fitur yang ditawarkan oleh motherboard. Jika Fitur tersebut tidak tersedia maka kami akan menjalankan pengujian dengan overclocking manual.

Setting – Detail

Berikut penjabaran setting yang kami jalankan:

*klik untuk memperbesar*

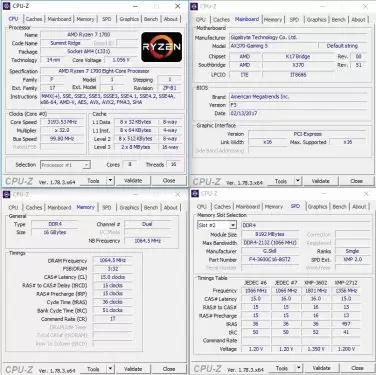

Default





Setting – OC

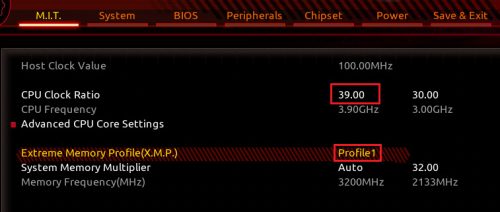

Motherboard ini memiliki sebuah tombol OC instan, namun kami tidak melihat adanya perubahan clock saat fitur tersebut aktif. Mungkin Fitur tersebut bekerja di prosesor lain selain Ryzen 7 1700. Jadi, kami memutuskan untuk melakukan OC Manual. Berikut setting yang kami lakukan:

• CPU Clock Ratio: Set to 39
• Extreme Memory Profile: Profile 1 (DDR4-3200)
• CPU VCore: 1.35V
• CPU VCore Loadline Calibration: Turbo
• CPU Fan Speed Control: Full Speed

Meskipun RAM G.Skill yang kami gunakan memiliki rating XMP di 3600 CL16, dan DRAM Ratio AMD Ryzen maksimal yang tersedia adalah 3200, motherboard Gigabyte yang kami gunakan secara otomatis menyesuaikan setting tersebut. Dengan mengaktifkan profil XMP, RAM kami langsung berjalan di DDR4-3200 16-16-16-36.

Berikut screenshot dari hasil setting kami, sesuai dengan yang dideteksi CPU-z:



Sebagai catatan tambahan, di pengujian ini kami tidak melakukan overclocking dengan BCLK (base clock / bus speed) karena platform AMD Ryzen membutuhkan external clock generator di motherboard, dan AX370-Gaming 5 tidak memilikinya.
